Stehfalzklemme 23# Solarmontage

Merkmale Komponenten Technical Data Video Referenz

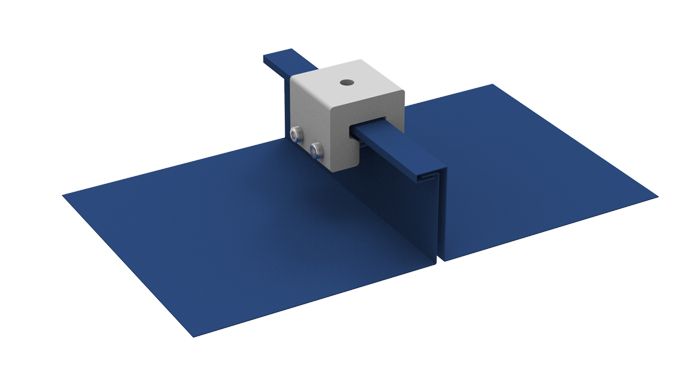

Die WOCHN-Stehfalzklemme AC-23 ist eine schienenbasierte Klemme für die Solarinstallation auf Stehfalz-Metalldächern. Es ist speziell für die einfache Faltung von 90-Grad-Stehfalzdächern aus Metall konzipiert. Diese Klemme erhält das schöne Aussehen Ihres Stehfalzdachs, ohne das Dachmaterial zu beschädigen. Kein Schaden bedeutet keine Durchdringung, was bedeutet, dass das Dach wetterfest ist, um eine längere Lebensdauer des Daches zu gewährleisten. Außerdem muss sichergestellt werden, dass es dauerhaft und langlebig auf dem Dach montiert werden muss. Vormontierte zwei Stellschrauben zur schnellen Montage. Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Rundschrauben mit der angegebenen Spannung, um die maximale Haltekraft zu erreichen. Strenge Belastungstests sorgen für eine längere Lebensdauer und Zuverlässigkeit.

Merkmale

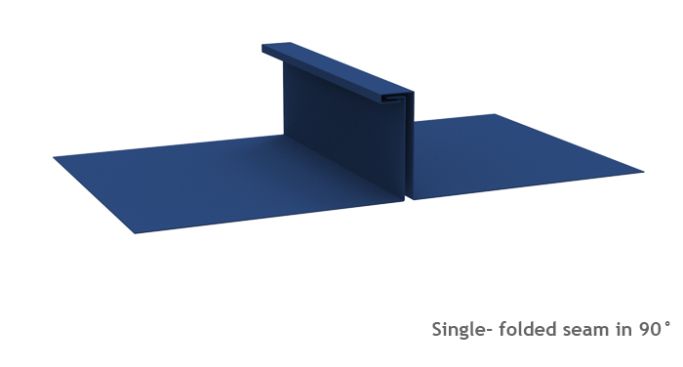

Universality

Geeignet für Einzelfalz in 90-Grad-Stehfalz-Metalldächern

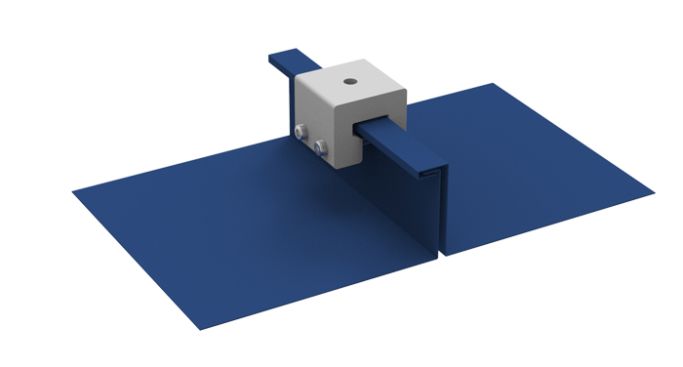

Durchdringungsfrei, robust und wasserdicht

Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Rundschrauben mit der angegebenen Spannung, um die maximale Haltekraft zu erreichen

Da das Dach nicht durchdringt, ist es wetterfest und gewährleistet eine längere Lebensdauer des Daches

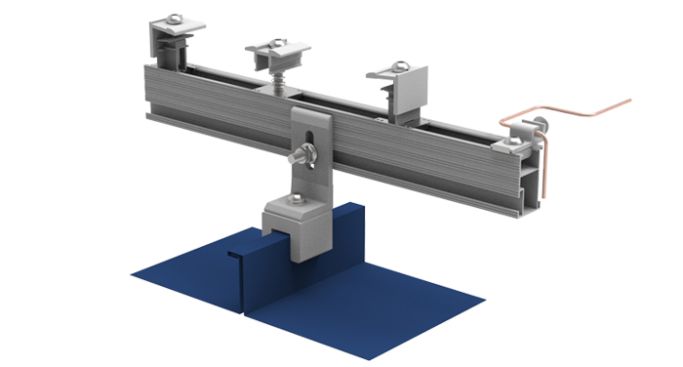

Flexibilität

Einfache Kompatibilität mit dem WOCHN L-Fuß-Solarmontagesystem, um das Stehfalzklemmen-Montagesystem stabiler zu machen

Längere Lebensdauer und zuverlässig

Komponenten

Teilename	Menge	Spezifikatio	Material
Klemme	1	100*90 mm	Eloxiertes Aluminium 6005-T5
Seitliche Schraube	2	M8*20mm	SUS 304
EPDM-Matte	1	60*100	EPDM

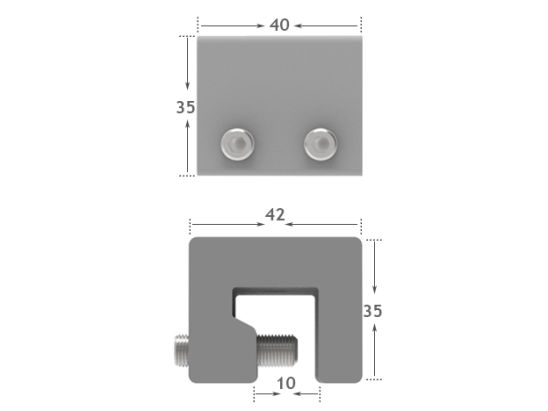

Technical Data

Maximale Auszugslast senkrecht zum Dach:	7.8KN
Schraubenspannung:	Bis zu 4NM
Höchste Zugfestigkeit:	62
Zugfestigkeit:	42
Dauerfestigkeit:	100 Mpa
Schermodul:	26.0 Gpa
Härte, Knoop:	205 Mpa
Härte, Vickers:	21
Hardness, Vickers：	701
Bruchdehnung:	0.008
Elastizitätsmodul:	69.0 Ga

Video

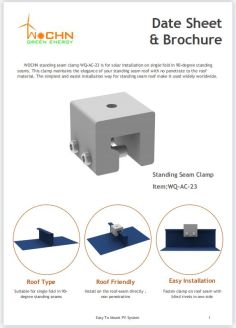

Downloads
