L Feet Solar Mounting

Merkmale Komponenten Technische Daten Video Referenz

Das WOCHN L-Fuß-Solarmontagesystem ist für alle Arten von Trapez- und Wellblechdächern konzipiert. Aufgrund seiner einfachen und schnellen Installation ist dies die beliebteste und traditionellste Lösung für Metallblechdächer. Etwa 70 % der Solaranlagen mit Trapezblechdächern weltweit verwenden L-Fuß-Montagesysteme. Schiene anschließen, um der hohen Windlast und Schneelast gerecht zu werden. Seitlich montiert für schnelle Montage. Es ist ein zuverlässigeres und einfacheres Solarmontagesystem für die PV-Installation.

Merkmale

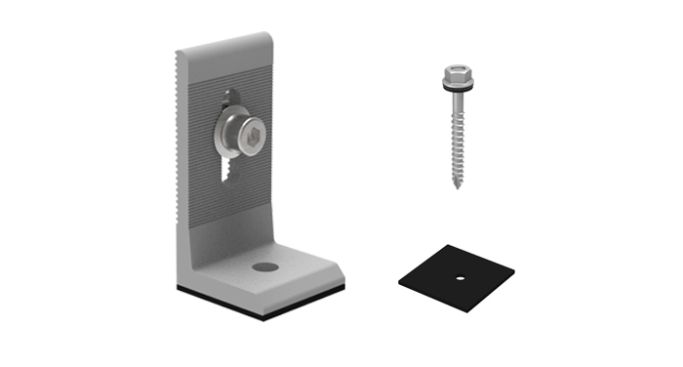

Einfache Installation

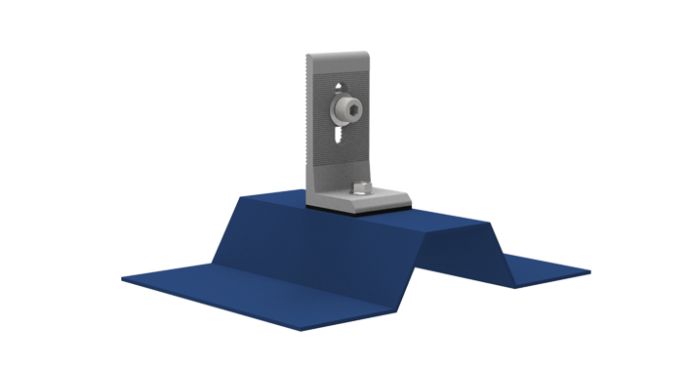

Einfache Montage auf Trapezblech, nur eine selbstbohrende Schraube erforderlich

Vorgeklebtes EPDM-Pad zur wasserdichten Abdichtung auf Trapezblechdächern

Einfach zu verbindende und zu befestigende Solarschiene mit L-Füßen von der L-Fuß-Seite aus

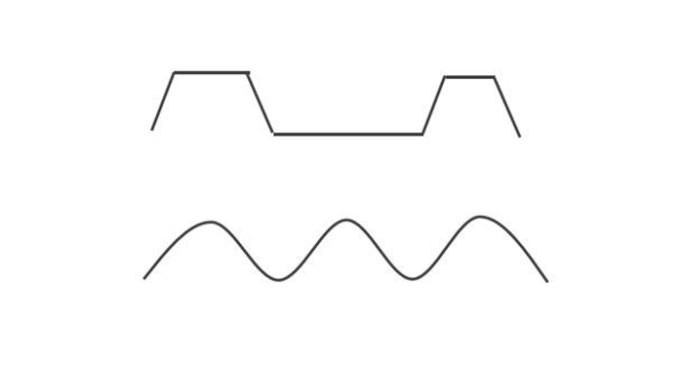

Universal

Geeignet für die Solarinstallation auf allen Arten von Trapezblechdächern, Wellblechdächern und Sandwich-Blechdächern

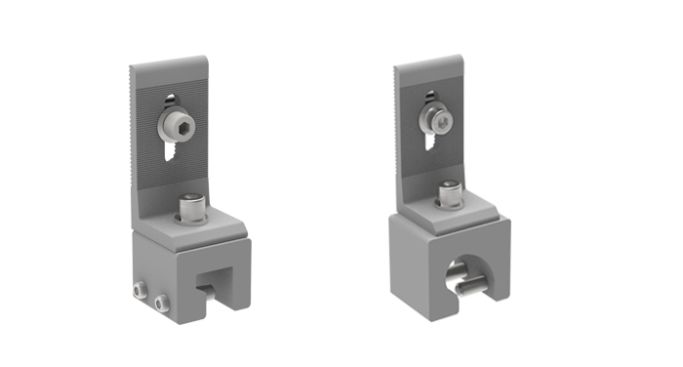

Flexibilität

Als guter Transfersatz auf WOCHN-Stehfalzklemmen, einfach und schnell zu verbindendes Schienensystem auf WOCHN-Stehfalzklemmen

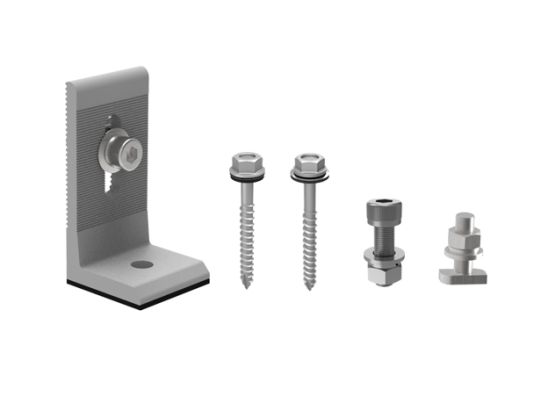

Komponenten

Teilename	Menge	Spezifikatio	Material
L-Fuß	1	403882	Eloxiertes Aluminium 6005-T5
Mutternsätze (einschließlich Mutter, Flansch, Schraube)	1	20	Edelstahl 304 und AL6005-T5
Holzschraube (Option)	1	M6.3*63/80/100	Kohlenstoffstahl
Selbstbohrende Schraube (Option)	1	M6.3*63/80/100	Edelstahl SUS410
Sechskantschraube (Option)	1	M8*25	Edelstahl 304
EPDM-Matte	1	40*38	EPDM

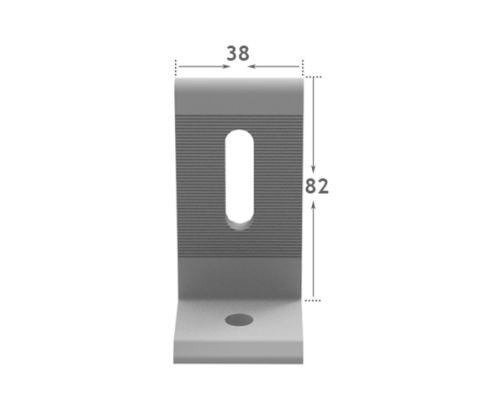

Technische Daten

Maximale Auszugslast senkrecht zum Dach:	7.8KN
Schraubenspannung:	Bis zu 4NM
Höchste Zugfestigkeit:	62
Zugfestigkeit:	42
Dauerfestigkeit:	100 Mpa
Schermodul:	26.0 Gpa
Härte, Knoop:	205 Mpa
Härte, Vickers:	21
Hardness, Vickers：	701
Bruchdehnung:	0.008
Elastizitätsmodul:	69.0 Ga

Video

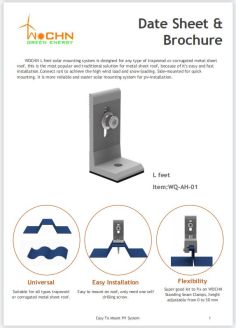

Downloads
