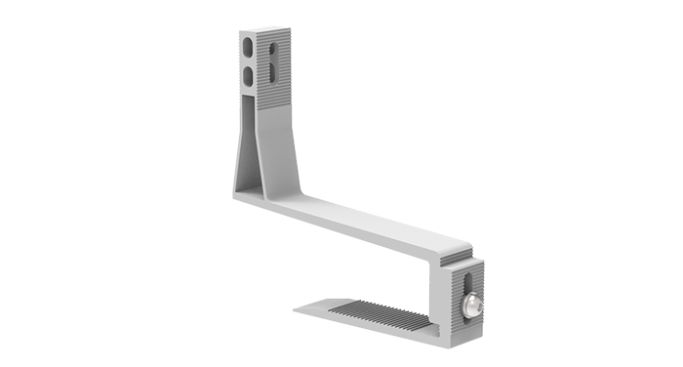

Ziegeldachhaken 06# Solarmontage

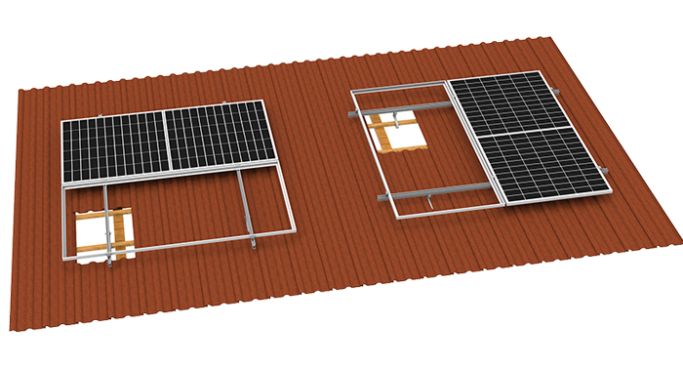

Der WOCHN 06#-Haken ist ein Ziegeldachhaken für die Solarinstallation auf privaten und gewerblichen Ziegeldächern. Der WOCHN 06# Ziegeldachhaken ist ein Haken, dessen Höhe an der Unterseite für die Solarinstallation auf privaten und gewerblichen Ziegeldächern angepasst werden kann. Es eignet sich für alle Ziegeldächer, wie Pfannenziegeldächer, Schieferdächer, Biberschwanzdächer und Betondachziegel. Der Haken besteht aus Aluminium mit hohem Rostschutz und hoher Wind- und Schneelastbeständigkeit. Es stehen zwei Befestigungsmöglichkeiten für die Schiene zur Auswahl: Ändern Sie die Richtung der T-Schraube, um eine Installation im Quer- und Hochformat zu erreichen. Um die Holzunterkonstruktion und die Fliese zusammenzuklemmen, ist wie üblich kein Lochbohren erforderlich. Das einfache Design ermöglicht eine schnelle Installation.
Merkmale
T-Bolzen-Installationsmethode
Befestigen Sie die T-Schraube mit der T-Schraube in der Schiene, drehen Sie sie einfach und ziehen Sie die T-Schraube fest

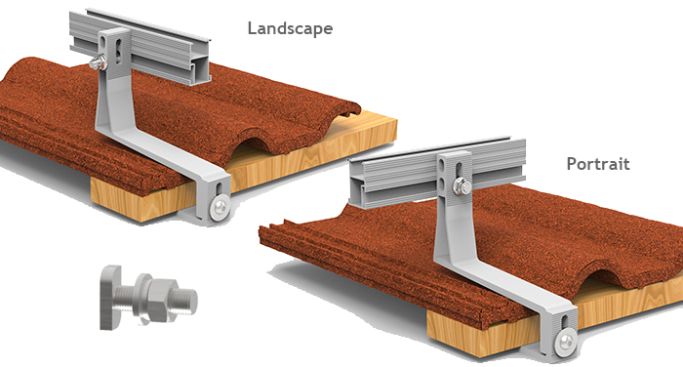

Ändern Sie nur die Richtung der T-Schraubenbefestigung auf der Hakenseite, um sowohl eine Quer- als auch eine Hochformatinstallation zu erreichen

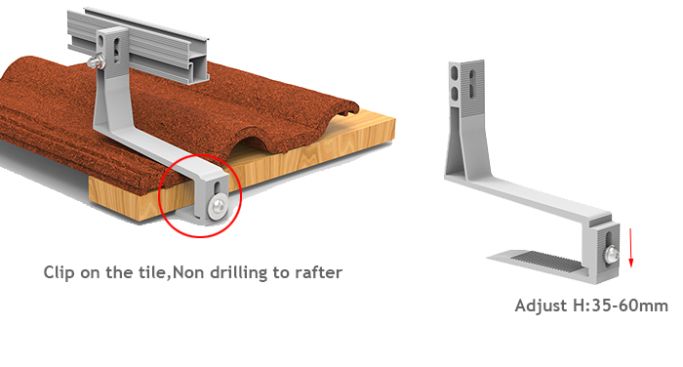

Clip-on-Fliese
Zum Zusammenstecken von Holzunterkonstruktion und Fliese ist wie üblich kein Bohrloch erforderlich
Höhenverstellbar: 35–60 mm an der Hakenunterseite
Hergestellt aus Aluminium, sehr rostfrei
Universalität
Für jedes Ziegeldach zur Auswahl
Damit Sie jede Richtung wählen können
Für jede Körpergröße geeignet
Einfache Installation mit Schlitzverbindungen, verstellbaren Hakenpositionen, unterschiedlich breiten Sockeln und mehreren Lochmustern

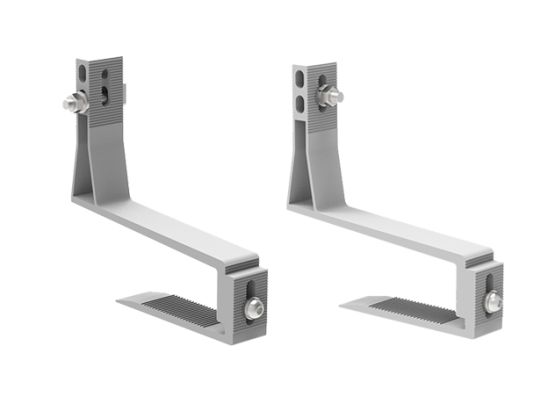

Komponenten
Teilename | Menge | Spezifikatio | Material |

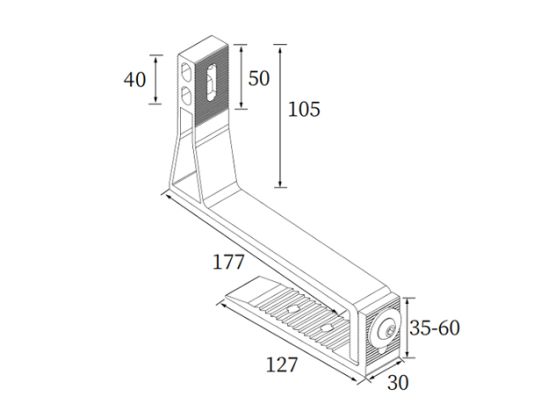

06# Haken | 1 | 127*30*35-60 mm | Eloxiertes Aluminium 6005-T5 |
T-Bolzen | 1 | WOCHE T-Schraube M8*25 | SUS 304 |
Technische Daten
Produktname | Ziegeldachhaken 06#Montagesystem |
Anwendung | Ziegeldach |
Neigung | Beliebige Dachneigung |
| Material | Eloxiertes Aluminium 6005-T5 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch- und Querformat |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
