    ECO N/S Solar-Montagesystem

Das WOCHN ECO N/S Ballast-Montagesystem ist ein Montagesystem für die Installation von PV-Modulen auf Flachdächern mit Süd- oder Nordausrichtung. Es wird auf Gebäuden verwendet, deren Dach aus Bitumenmembranen, EPDM/TPO/PVC-Membrandächern und Grün-/Kiesdächern besteht. Dieses System mit geringer Belastung und ohne Perforation der Dachoberfläche erleichtert die Installation von Paneelen und bewahrt die Integrität des Daches. Und besser für die Installation im Wohnbereich geeignet, da es sehr einfach und leicht zu lagern ist. Das gesamte System besteht aus einem Minimum an Komponenten für die Flachdachinstallation und besteht aus nur einem Satz. Es spart Zeit und senkt die Arbeitskosten für Installateure, da für die Installation nur minimale Komponenten benötigt werden. Der Paneelrahmen muss lediglich mit einer Schraube am ECO-Fuß befestigt werden. Für den Beinprozess wird 100 % Aluminium verwendet. Dieses Metall hat viele Vorteile, unter anderem ist es leicht, stabil, recycelbar und weist eine hohe Korrosionsbeständigkeit auf.

Merkmale

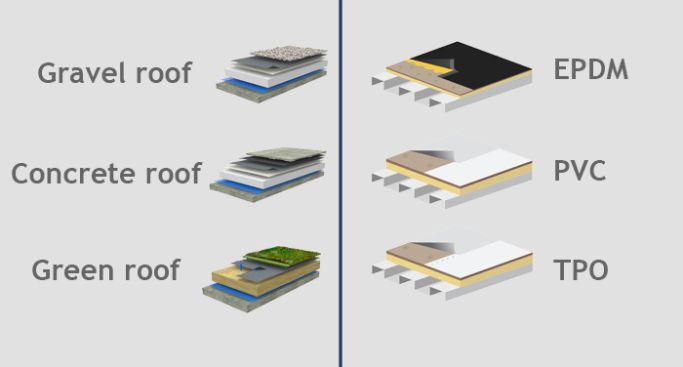

Flexible Anwendung

Flexible Anwendung

Vielseitige Anwendung auf Flachdächern aus Bitumen, EPDM, TPO, PVC-Membrandächern und begrünten oder kiesigen Flachdächern

Die beste DIY-Idee für die Solaranlage auf einem Flachdach

Der Standardneigungswinkel umfasst: 10/20/30 Grad

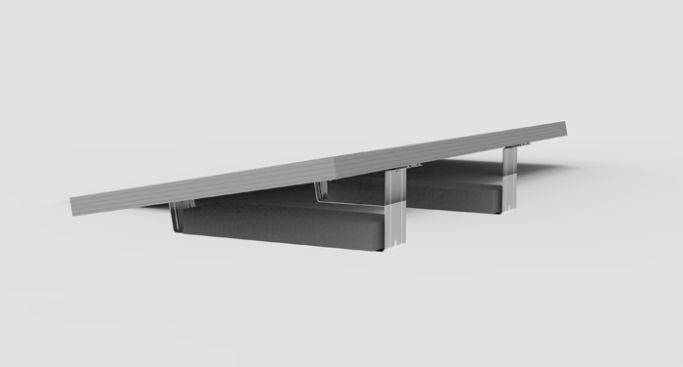

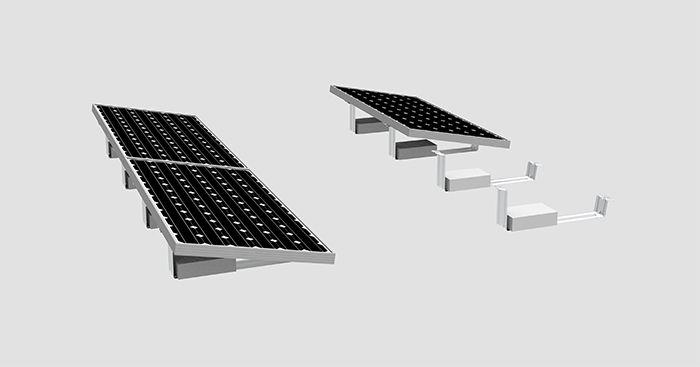

Schnellste Installation

Schnellste Installation

2 ECO-Beine zur Unterstützung eines Panels, superschnelle Installation und zeitsparend

Der Paneelrahmen muss nur mit 4 Schrauben an den 2 ECO-Beinen befestigt werden

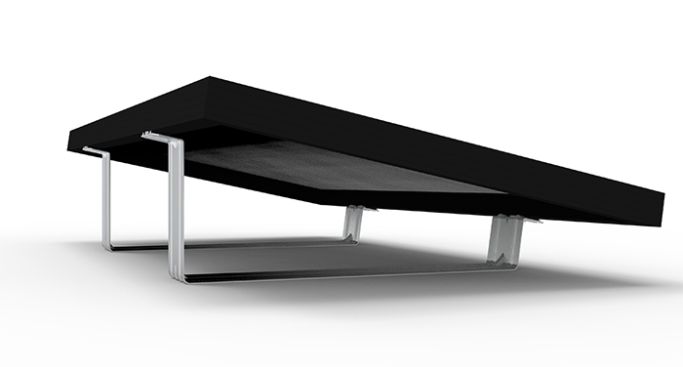

Für die Ewigkeit gebaut

Für die Ewigkeit gebaut

Beim ECO-Bein-Verfahren wurde 100 % Aluminium 1070 verwendet. Dieses Material hat viele Vorteile, darunter geringes Gewicht, Festigkeit, Recyclingfähigkeit und hohe Korrosionsbeständigkeit

Hochwertiges Material sorgt für eine längere Lebensdauer und Langlebigkeit

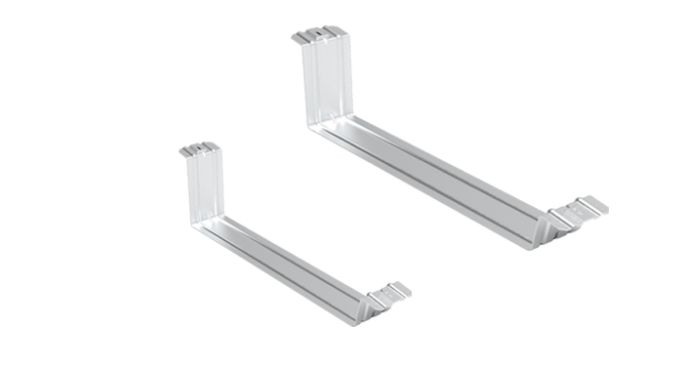

Verwendbar für Solarmodule in einem breiten Spektrum

Verwendbar für Solarmodule in einem breiten Spektrum

WOCHN verfügt über 4 leistungsstarke ECO-Beine, um die unterschiedlichen Installationsanforderungen für Solarmodule zu erfüllen:

WQ-EC0-808: Für Solarmodule mit einer Breite von 800–900 mm

WQ-EC0-995: Für Solarmodule mit einer Breite von 901–1000 mm

WQ-EC0-1050: Für Solarmodule mit einer Breite von 1001–1050 mm

WQ-EC0-1109: Für Solarmodule mit einer Breite von 1051–1150 mm

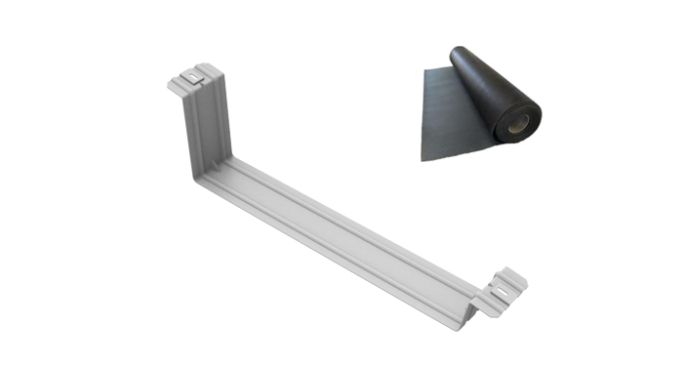

Nicht durchdringend und mit geringer Ballastlast

Nicht durchdringend und mit geringer Ballastlast

Ohne Perforation der Dachfläche wird die Montage der Paneele erleichtert und die Integrität des Daches gewahrt

Die EPDM-Matte mit Gummigranulat bietet Kunden die Möglichkeit, die Dachoberfläche zu schützen und den Reibungskoeffizienten zu erhöhen, um das Ballastgewicht zu verringern

Komponenten

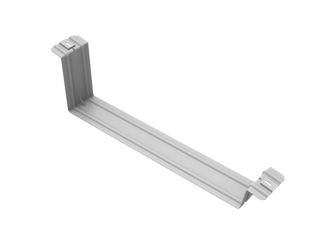

ECO-Bein

ECO-Bein

2 Schrauben zur Montage, super und zeitsparend

4 Typen, geeignet für unterschiedliche Solarmodulspezifikationen

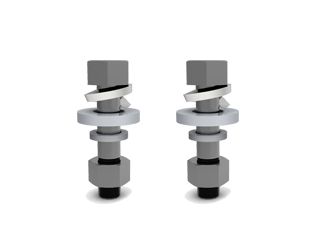

Schrauben

Schrauben

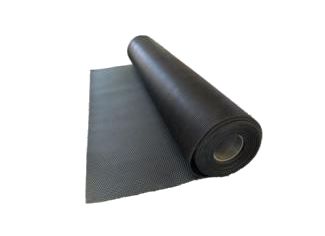

EPDM-Matte

EPDM-Matte

EPDM-Matte zum Schutz des TPO/PVC-Dachs

Hohe Reibungskoeffizienten zur Ballastreduzierung

Technical Data

Produktname

ECO N/S Solar-Montagesystem

Anwendung

Flache EPDM-, TPO-, PVC- und Betondächer

Neigung

Standardisiert oder individuell

Material

Aluminium 1070

Beende

Die Natur

PV-Modul

Gerahmt oder Ungerahmt

Modulgröße

Kleine und große Module

Modulausrichtung

Hoch-format

Modulrichtung

Beliebige Richtung

Bemessungswindbelastung

Bis zu 60m/s

Bemessungsschneelast

Bis zu 1 metre

Dachhöhe

Bis zu 20 metre

Designstandard

EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
