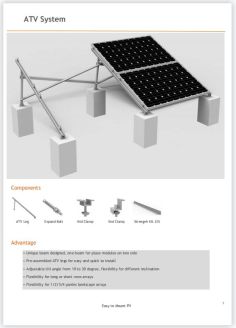

ATV-Dreieck-Solarmontagesystem

Merkmale Technische Daten Video Referenz

Das WOCHN ATV-Solarmontagesystem ist ein Dreieckssystem für die Landschaftssolarinstallation auf Flachdächern. Es ist eine einfache und schnelle Installation von PV-Modulen auf Flachdächern und Flächen. Das dreieckige Design bietet eine stabile, zuverlässige und starke Basis für das System. Es ist vielseitig einsetzbar, egal ob auf Betonfundamenten ballastiert oder direkt mit flachen Betondächern verbunden. Dieses System unterstützt einen weiten Bereich einstellbarer Winkel, um den Abstand zwischen der vorderen Basis und der hinteren Basis des Beins anzupassen, um eine einstellbare Neigung zu erreichen. Der einstellbare Winkelbereich beträgt 10-60°. Dieses System ist schienenlos und ermöglicht die einfache Platzierung von Solarmodulen auf den beiden Seiten des ATV-Beinträgers. Je länger die Modulanordnungen platziert werden, desto kostengünstiger sind die Kosten. Und es hält auch den extremen Windlasten und Schneekräften stand, denen es während der gesamten Lebensdauer des Daches ausgesetzt ist. Jede Komponente des Systems besteht aus Aluminium und Edelstahl, um vollständige Korrosionsbeständigkeit und längere Lebensdauer zu gewährleisten.

Merkmale

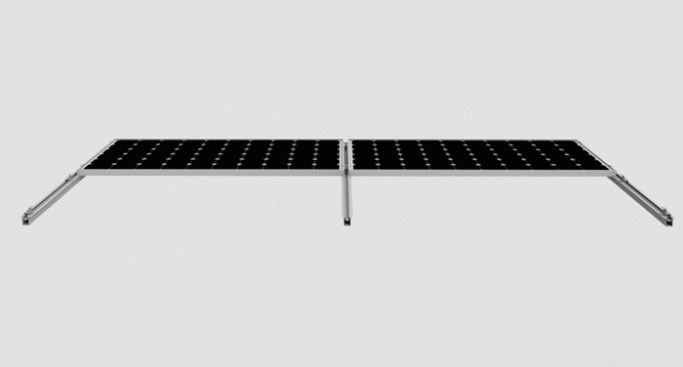

Schienenlos und Co-Träger

Das WOCHN ATV-Dreiecksmontagesystem passt auf eine Vielzahl unterschiedlicher flacher Betondächer auf Betonfundamenten. Das schienenlose Design und das Co-Beam-Design machen die ATV-Solarmontagelösung zu einer sehr kostengünstigen Solarmontagelösung für die Flachdach-Solarinstallation.

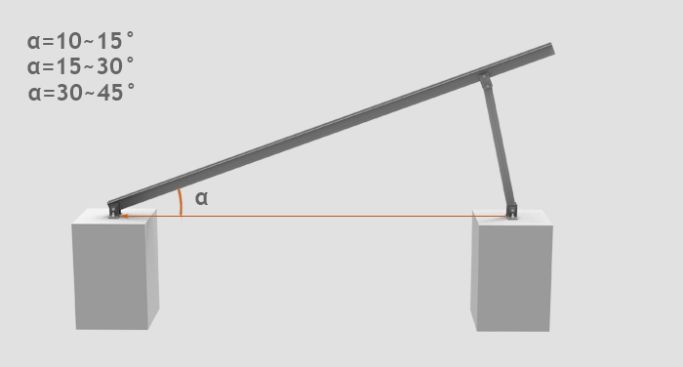

Neigungswinkel einstellbar

Der Abstand zwischen vorderer Basis und hinterer Basis lässt sich einfach anpassen, um eine einstellbare Neigung zu erreichen.

/ 10-15 Grad

/15-30 Grad

/ 30-45 Grad

Individueller Neigungswinkel auf Anfrage erhältlich

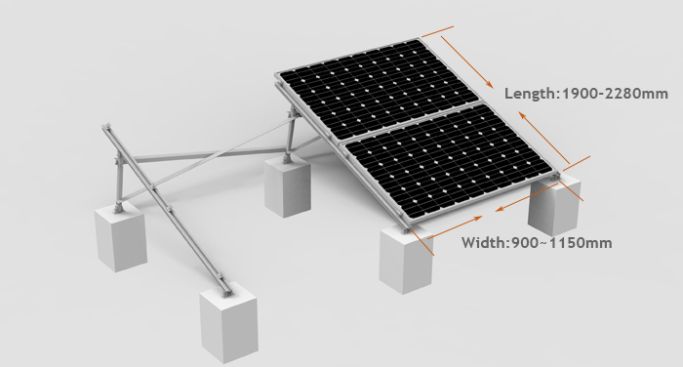

Landschaftsinstallation

Berücksichtigen Sie die Solarmodulgröße vollständig, um eine 2-Panel-Landschaftsinstallation durchzuführen

Stellen Sie die maximale Systemausbeute sicher. Es können beliebige Längen der Steckverbinder für unterschiedliche Layouts hergestellt werden

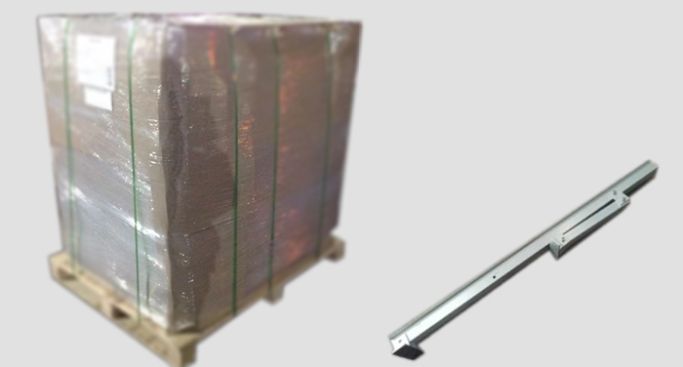

Hochgradig vormontiert

Die dreieckigen Beine sind vollständig vormontiert und auf Paletten verpackt, sodass sie leicht abgeholt werden können

Einfacher Transport und schnelle Installation vor Ort bei geringeren Arbeitskosten

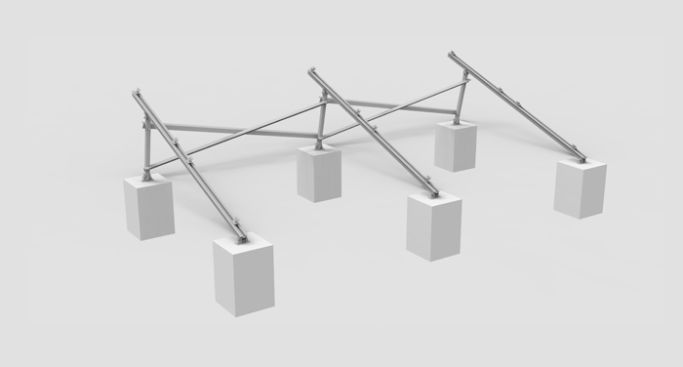

Maßgeschneidert umsetzbar

Das dreieckige Montagesystem lässt sich flexibel an die Neigung und die Solarmodulgröße anpassen

Mit Ausnahme der 2-Panel-Landschaftsinstallation sind auch maßgeschneiderte 3-Panel-/4-Panel-Landschaftsinstallationen möglich

Komponenten

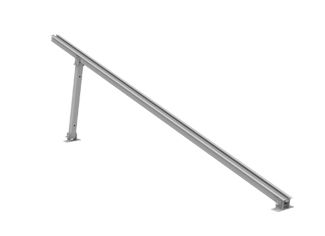

ATV-Bein

Einfache Einstellung des Neigungswinkels: 10–15, 15–30, 30–45 Grad

Weniger Schienen aufgrund des Co-Beam-Designs

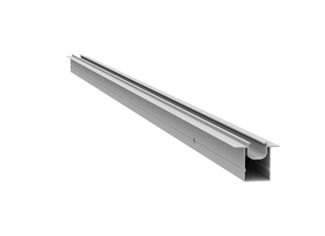

Strahl

Träger für ATV-Bein

Co-Träger, um schienenfrei zu erreichen

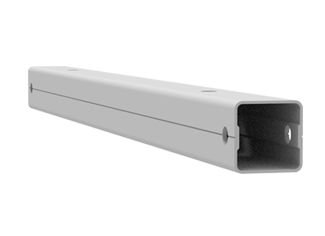

Rohr

Stützen Sie das ATV-Bein

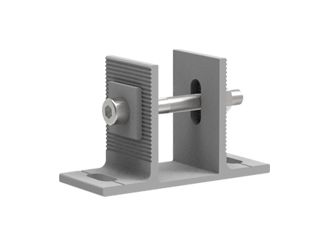

Base

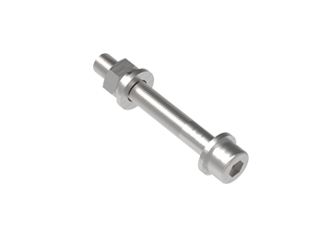

Erweitern Sie Bolt

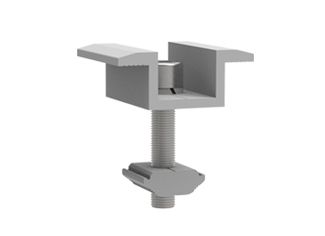

Mittelklemme

Universell für feste Module mit einer Dicke von 30–40 mm

Selbststehend, einfache Installation

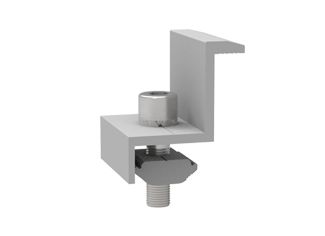

Endklemme

Universell für feste Module mit einer Dicke von 30–40 mm

Selbststehend, einfache Installation

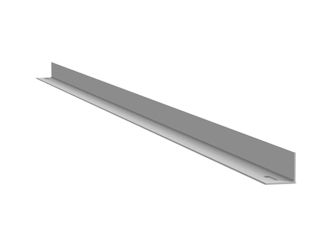

Kraftpaket 35

Um das System stärker zu machen

Technische Daten

Produktname	ATV-Dreieck-Solarmontagesystem
Anwendung	Flaches Betondach und kleines Grundstück
Neigung	Beliebige Dachneigung
Material	Edelstahl SUS304/430
Beende	Die Natur
PV-Modul	Gerahmt oder Ungerahmt
Modulgröße	Kleine und große Module
Modulausrichtung	Hoch-format
Modulrichtung	Beliebige Richtung
Bemessungswindbelastung	Bis zu 60m/s
Bemessungsschneelast	Bis zu 1 metre
Dachhöhe	Bis zu 20 metre
Designstandard	EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
