Ziegeldachhaken 07# Solarmontage
Der WOCHN 07# Ziegeldachhaken ist ein Haken, der oben und unten in der Höhe verstellt werden kann, für die Solarinstallation auf privaten und gewerblichen Ziegeldächern. Es eignet sich für alle Ziegeldächer, wie Pfannenziegeldächer, Schieferdächer, Biberschwanzdächer und Betondachziegel. Der Haken besteht aus Aluminium mit hohem Rostschutz und hoher Wind- und Schneelastbeständigkeit. Es stehen zwei Befestigungsmöglichkeiten für die Schiene zur Auswahl: Common-Rail-Fix-Adapter oder drehbarer Rail-Fix-Adapter. Zum Zusammenstecken von Holzunterkonstruktion und Fliese ist wie üblich kein Bohrloch erforderlich. Das einfache Design ermöglicht eine schnelle Installation. Mit einem Haken kann eine Installation im Quer- und Hochformat in beide Richtungen oder in jede beliebige Richtung erfolgen.
Merkmale

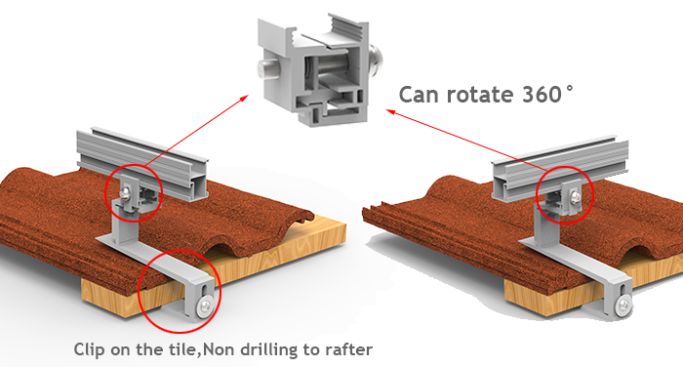

Schienenweg drehen
Zum Zusammenstecken von Holzunterkonstruktion und Fliese ist wie üblich kein Bohrloch erforderlich
Befestigen Sie die Schiene an der Hakenoberseite. Verwenden Sie zum Fixieren einen drehbaren Schienenbefestigungsadapter, um eine Drehung der Schiene um 360° zu erreichen
Montage in jede Richtung mit Drehadapter

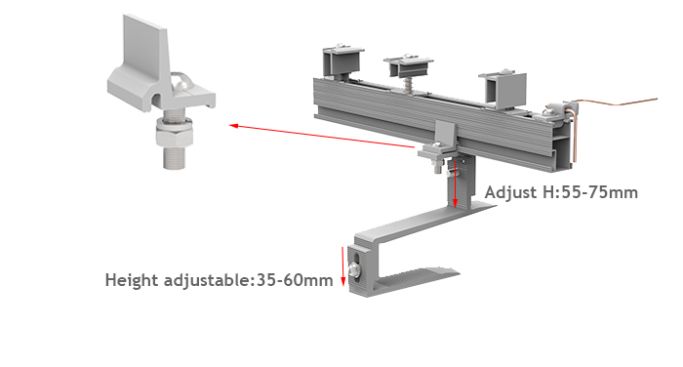

Top-Installationsmethode
Befestigen Sie die Schiene an der Hakenoberseite und verwenden Sie zur Befestigung einen Common-Rail-Befestigungsadapter
Höhenverstellbar: 55–75 mm an der Hakenoberseite, 35–60 mm an der Hakenunterseite
Hergestellt aus Aluminium, sehr rostfrei

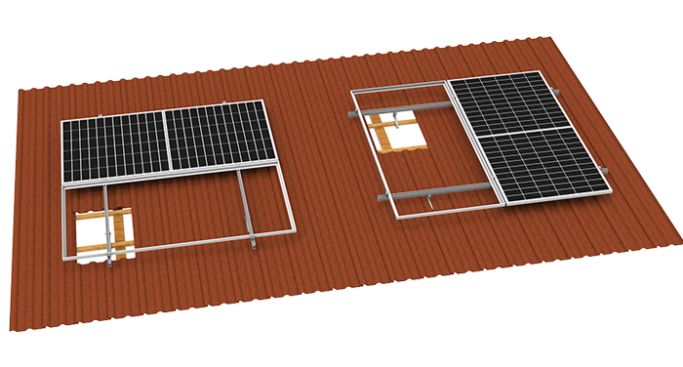

Universalität
Für jedes Ziegeldach zur Auswahl
Damit Sie jede Richtung wählen können
Für jede Körpergröße geeignet

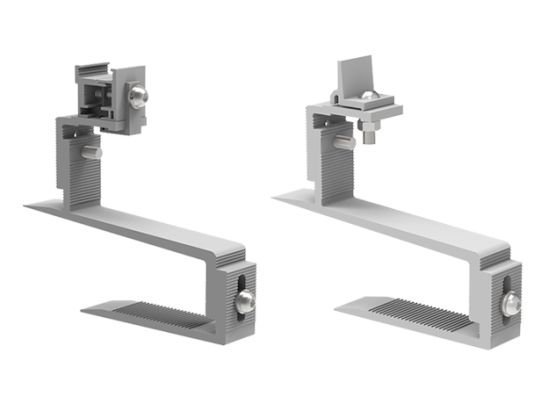

Komponenten
Teilename | Menge | Spezifikatio | Material |
07# Haken | 1 | 127*30*35-60 mm | Eloxiertes Aluminium 6005-T5 |
Common-Rail-Fix-Adapter (Option) | 1 | / | Eloxiertes Aluminium 6005-T5 |
| Schienenbefestigungsadapter drehen (Option) | 1 | / | Eloxiertes Aluminium 6005-T5 |

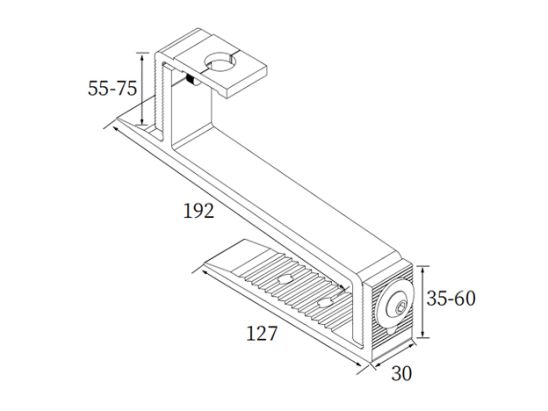

Technische Daten
Produktname | Ziegeldachhaken 07#Montagesystem |
Anwendung | Ziegeldach |
Neigung | Beliebige Dachneigung |
| Material | Eloxiertes Aluminium 6005-T5 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch- und Querformat |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
