Hanger Bolt Solarmontage

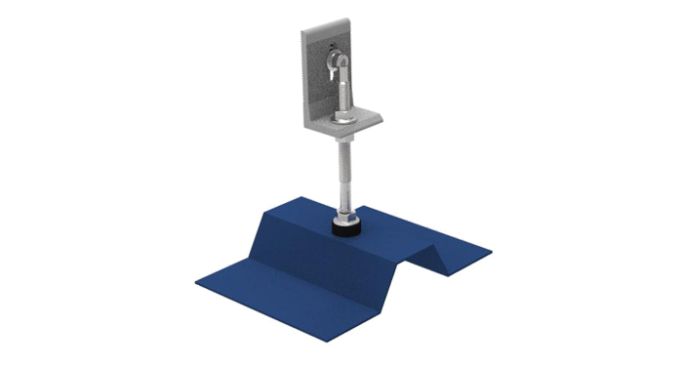

Die WOCHN Stockschraube ist eine vielseitige Komponente für die PV-Installation. Es ist für fast alle Dacheindeckungen mit Holzunterkonstruktionen geeignet. Einschließlich Trapezblech, Wellblech, Wellfaserzement und alle Ziegeldächer. Seine beeindruckenden Tragfähigkeiten machen das System zuverlässig und robust. Durch den universellen Flachplattenanschluss an der Stockschraube ist eine einfache Kompatibilität mit allen Schienensystemen möglich. Und der EPDM-Gummi an der Stockschraube sorgt für eine 100% wasserdichte Abdichtung des Daches. Erhältlich in verschiedenen Größen für Ihre Bedürfnisse.
Merkmale

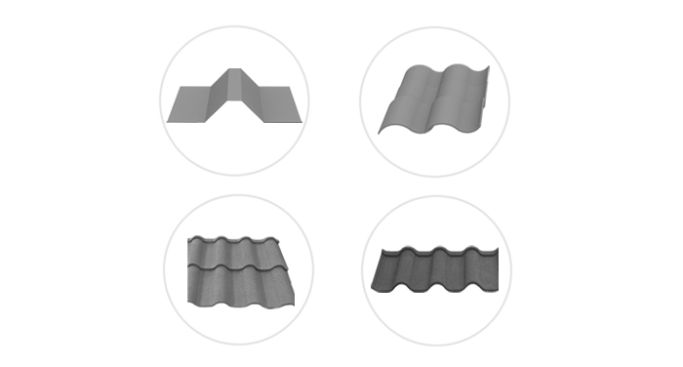

Breites Anwendungsspektrum
Geeignet für die Solarinstallation auf allen Dacheindeckungen mit Holzunterkonstruktion, einschließlich Trapezblech-, Wellblech-, Wellfaserzement-, Sandwich-Blech- und allen Ziegeldächern

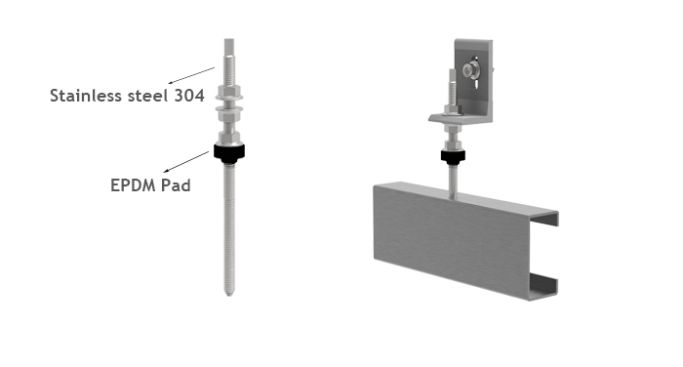

Dauerhaft
Hergestellt aus Edelstahl, sehr rostfrei
100 % wetterfest mit bewährten Dichtungssystemen aus EPDM-Gummi
Keine zusätzlichen Löcher in der Dachverkleidung
Starke Wind- und Schneelastfähigkeit für Hurrikangebiete und große Schneegebiete
Äußerst sichere Befestigung durch direkte Einbettung in die Unterkonstruktion

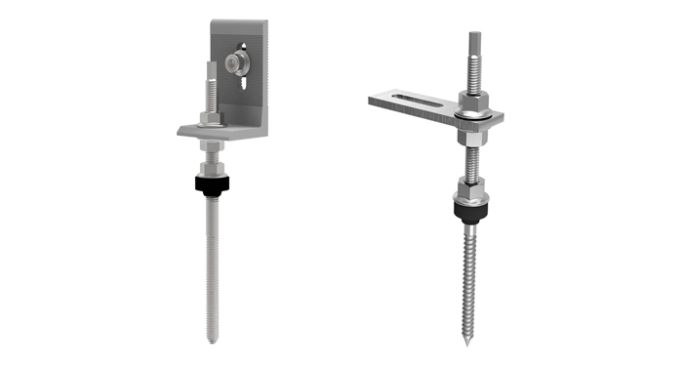

Vielseitigkeit
Passende Adapterplatten oder versetzte L-Füße sind einfach mit WOCHN oder anderen Schienensystemen auf dem Markt kompatibel
Einfache Anpassung der Höhe des Solarschienensystems an die Dachneigungsanforderungen

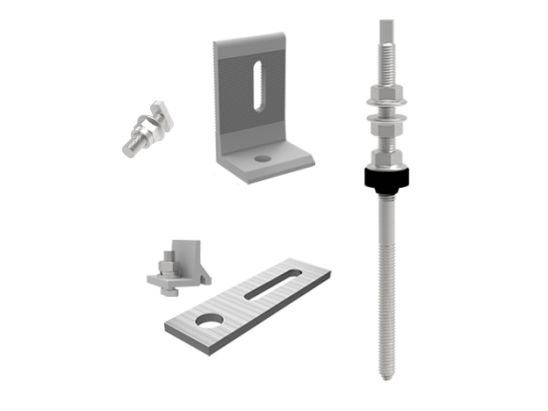

Komponenten
Teilename | Menge | Spezifikatio | Material |
Stockschraube | 1 | M8*200 oder M10*200mm | Edelstahl 304 |
Versetzte L-Füße (Option) | 1 | 40*85 mm | Eloxiertes Aluminium 6005-T5 |
Adapterplatten (Option) | 1 | 30*80 mm | Kohlenstoffstahl |
Flanschmutter | 3 | M8 oder M10 | SUS304 |
Schienenmuttersätze | 1 | WOCHN Rialmuttersätz | Eloxiertes Aluminium 6005-T5 |

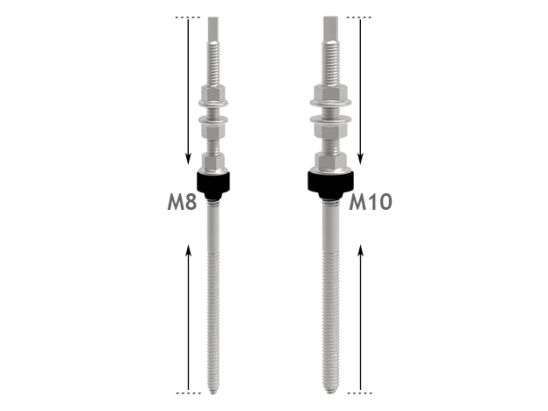

Technische Daten
Produktname | Stockschrauben-Montagesystem |
Anwendung | Schrägdach mit Holzunterkonstruktion |
Neigung | Beliebige Dachneigung |
| Material | Edelstahl SUS304 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch- und Querformat |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
