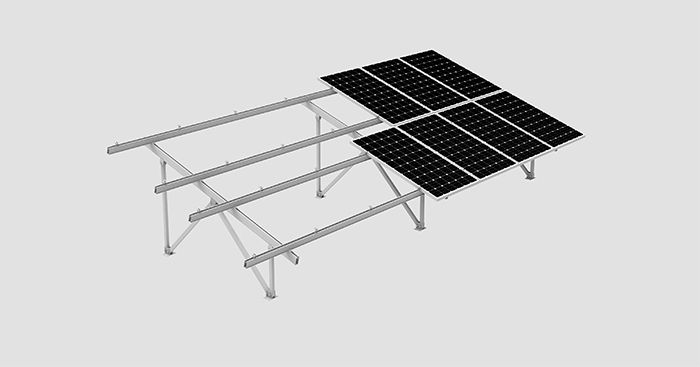

AW Boden-Solar-Montagesystem
AW Boden-Solar-Montagesystem
Das Boden-Solarmontagesystem WOCHN AW ist ein robustes Anlagensystem für PV-Montagesysteme zur Schaffung einer kostengünstigen Struktur, die jeder Standort- und Geländeherausforderung gewachsen ist. Die Installation ist mit nur wenigen Strukturkomponenten einfach und erfordert kein Bohren, Schweißen oder schwere Maschinen. Vormontage der Komponenten zur Zeitersparnis bei der Installation vor Ort. Darüber hinaus funktioniert das System mit einer Vielzahl von Fundamentoptionen, darunter Betonfundamente und Erdschrauben. Kompatibel mit Bodenklassen 2–4. Darüber hinaus bieten wir je nach Kundenwunsch maßgeschneiderte Lösungen und detaillierte Angebote inklusive aller Statikberechnungen an. Alle Komponenten verwenden langlebiges, korrosionsbeständiges Aluminiumverfahren, um die Energiekosten zu minimieren.
Merkmale
Breites Einsatzspektrum
Beton und Schraubfundament als Fundament sind vorhanden
Erhöhen Sie die Höhe bei Flachdächern mit begrenztem Platzangebot
Geeignet für die Installation aller Solarmodule

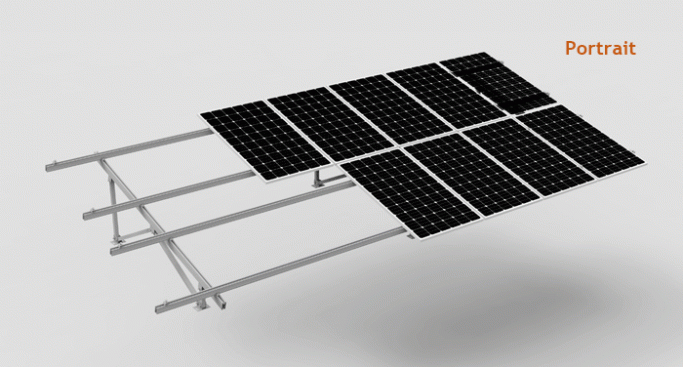

Die Installation als Quer- oder Hochformat-Array ist praktikabel
Mehrreihige Arrays mit 2/3 Paneelen im Hochformat und 2/3/4/5/6 Paneelen im Querformat sind alle praktikabel
Passt sich aufgrund der Aluminiumverarbeitung gut an unterschiedliche Geländeformen an
Die Höhe kann zwischen 0 und 2500 mm liegen
Langlebig und zuverlässig
Alle Komponenten sind im langlebigen, korrosionsbeständigen Aluminiumverfahren gefertigt und weisen eine hohe Korrosionsbeständigkeit auf
Die im AW-System verwendeten Aluminiumprofile sind für hohe Windgeschwindigkeiten und Schnee ausgelegt und zertifiziert
Entwerfen der Lasten basiert auf EN1991 und erfüllt andere internationale Standards
Technischer OEM-Support
WOCHN bietet kundenspezifischen Support, einschließlich: kundenspezifische technische Zeichnungen, kundenspezifische Kraftbelastungsberichte und kundenspezifische Längenproduktion. Teilen Sie uns einfach unten mit, wir erledigen den OEM-Service für Sie:

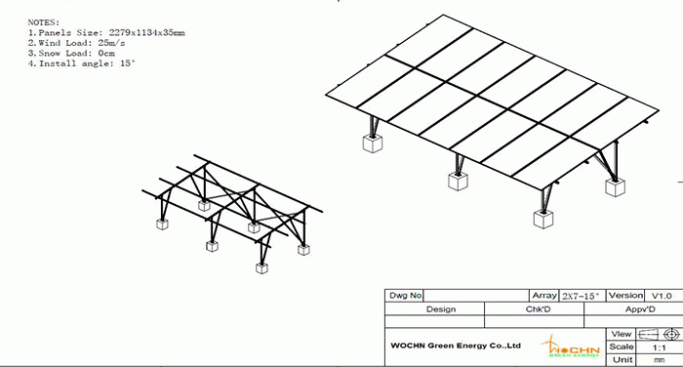

Einheitenanordnung oder Layoutzeichnung
Spezifikation von Solarmodulen
Mindesthöhe erforderlich
Neigungswinkel erforderlich
Fundamenttyp
Maximale Windgeschwindigkeit
Maximale Schneelast

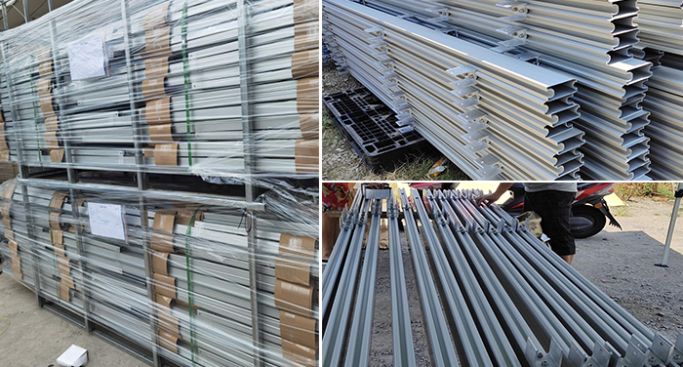

Schnelle Lieferung für MW+-Projekte

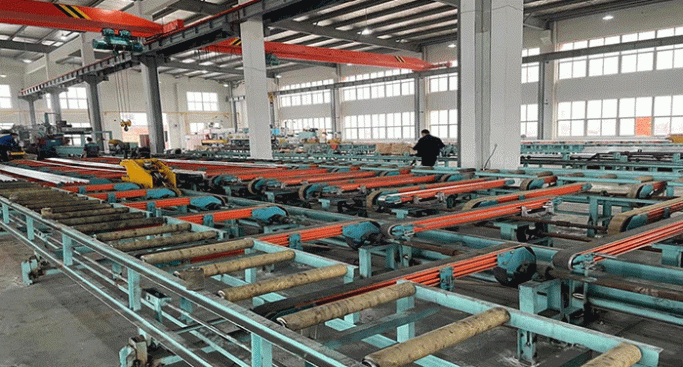

5 Produktionslinien aus Aluminiumprofilen sorgen für eine schnelle Produktion
Automatische Bohrmaschine für schnelles Schneiden und Bohren
Professionelles Montage- und Paketteam
Einfach zu installieren und zeitsparend
Vormontierte Komponenten, um Installationszeit vor Ort zu sparen
Geringes Gewicht für Transport und Montage
Direkt für die Montage vorbereitet

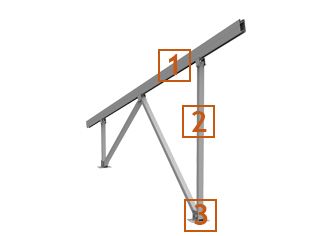

Komponenten

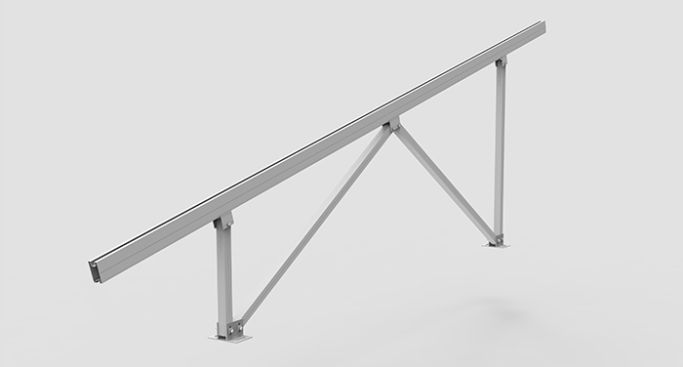

AW-Bein
Vormontiert, um die Installation vor Ort zu sparen
Hochwertiger Korrosionsaluminiumprozess
Träger mit Transferkits
Zur Verbindung von AW-Beinen, doppelte Stütze
Hochwertiger Korrosionsaluminiumprozess

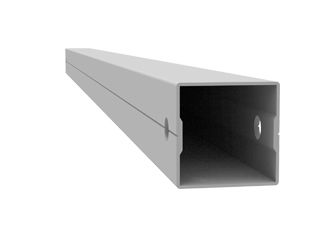

Rohr
Zur Verbindung von AW-Beinen, doppelte Stütze
Hochwertiger Korrosionsaluminiumprozess

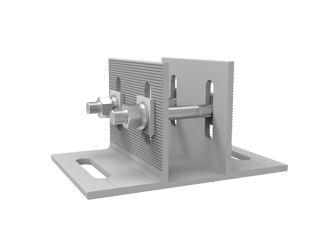

Base
Zum Anschluss von ECO-Beinen, doppelte Stütze
Hochwertiger Korrosionsaluminiumprozess

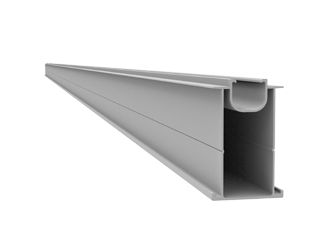

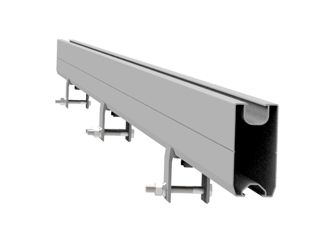

9# Schiene
Universell für die Bodensolarinstallation
Silbernes Finish, individuelle Länge

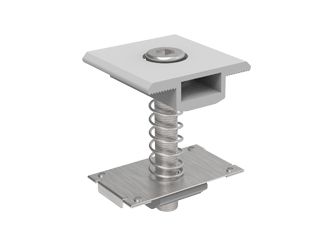

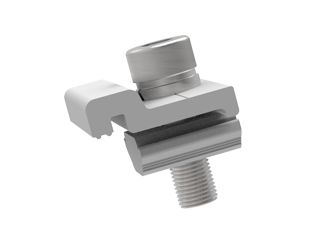

Mittelklemme
Universell für Module mit einer Dicke von 30–40 mm
Selbststehend, einfache Installation

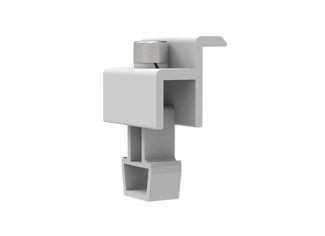

Endklemme
Universell für Module mit einer Dicke von 30–40 mm
Selbststehend, einfache Installation
Schienenbefestigungssätze
Einfache Kompatibilität mit dem Schienensystem
Technical Data
Produktname | AW Boden-Solar-Montagesystem |
Anwendung | Boden, Betondach |
Neigung | Standard oder individuell |
| Material | Aluminium 6005-T5 |
Beende | Klar eloxiert, durchschnittlich 12 um |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch-format |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
