Stehfalzklemme 28# Solarmontage

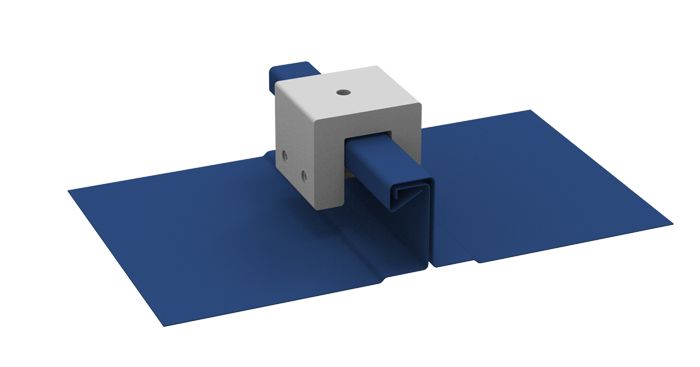

Die WOCHN Stehfalzklemme AC-28 ist eine schienenbasierte Klemme für die PV-Installation auf Stehfalzdächern aus Metall. Sie wurde speziell für einfach gefaltete Stehfalzdächer aus Metall im 90-Grad-Winkel mit einer horizontalen Breite von 14–25 mm entwickelt. Diese Klemme behält die Eleganz Ihres Stehfalzdachs bei, ohne in das Dachmaterial einzudringen. Keine Durchdringung bedeutet, dass das Dach wetterfest ist, um eine längere Lebensdauer des Daches zu gewährleisten. Außerdem muss sichergestellt werden, dass es dauerhaft und langlebig auf dem Dach montiert werden muss. Zwei vormontierte Seitenschrauben zur schnellen Montage. Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der runden Seitenschrauben mit der angegebenen Spannung, um maximale Haltekraft zu erreichen. Strenge Belastungstests sorgen für eine längere Lebensdauer und Zuverlässigkeit.
Merkmale
Universality

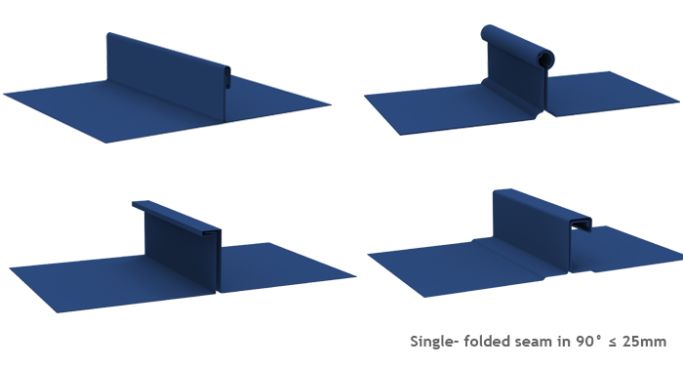

Universell für einfach gefaltete Stehfalz-Metalldächer im 90-Grad-Winkel mit einer horizontalen Breite von 14–25 mm

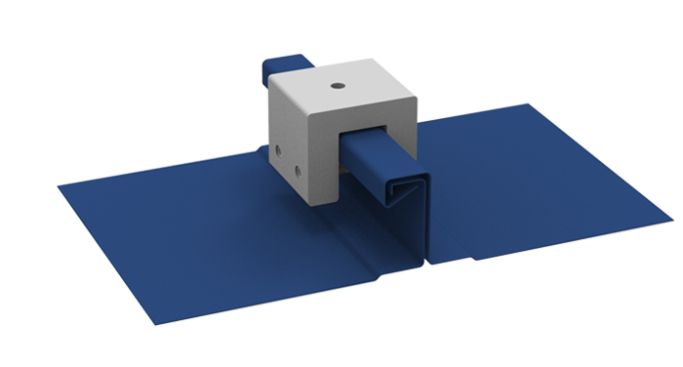

Durchdringungsfrei, robust und wasserdicht
Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Rundschrauben mit der angegebenen Spannung, um die maximale Haltekraft zu erreichen
Da das Dach nicht durchdringt, ist es wetterfest und gewährleistet eine längere Lebensdauer des Daches
Flexibilität

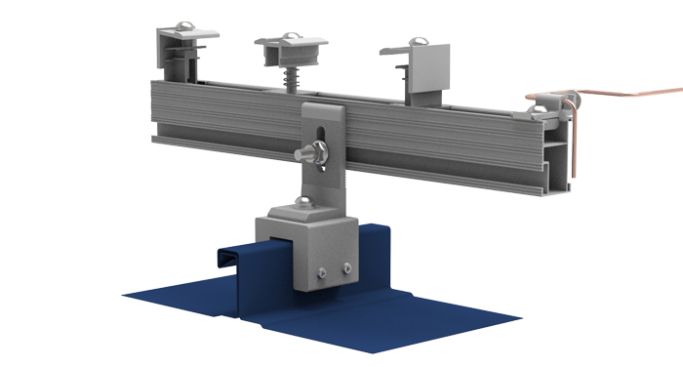

Einfache Kompatibilität mit dem WOCHN L-Fuß-Solarmontagesystem, um das Stehfalzklemmen-Montagesystem stabiler zu machen
Längere Lebensdauer und zuverlässig

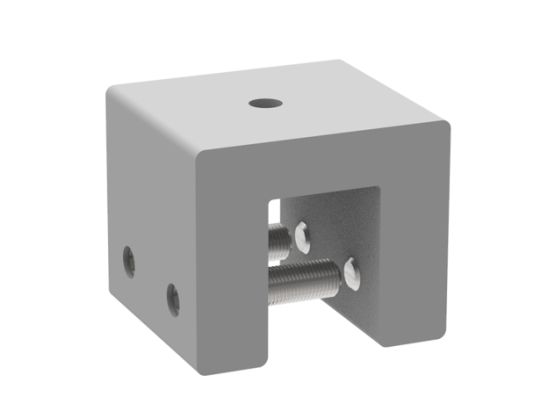

Komponenten
Teilename | Menge | Spezifikatio | Material |

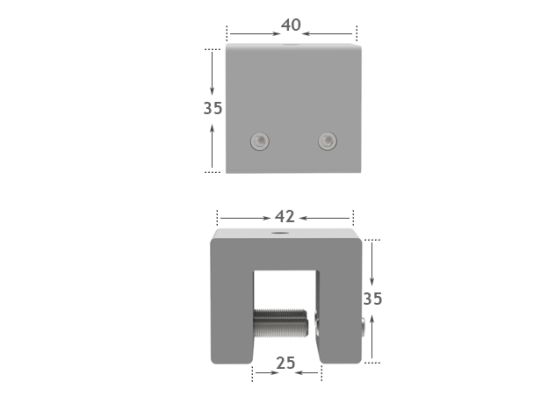

Klemme | 1 | 42*40*35mm | Eloxiertes Aluminium 6005-T5 |
Obere Schraub | 1 | M8*20mm | SUS 304 |
Seitliche Schraube | 4 | M8*25mm | SUS 304 |
Technische Daten
Maximale Auszugslast senkrecht zum Dach: | 7.8KN |
Schraubenspannung: | Bis zu 4NM |
Höchste Zugfestigkeit: | 62 |
Zugfestigkeit: | 42 |
Dauerfestigkeit: | 100 Mpa |
Schermodul: | 26.0 Gpa |
Härte, Knoop: | 205 Mpa |
Härte, Vickers: | 21 |
| Hardness, Vickers： | 701 |
Bruchdehnung: | 0.008 |
Elastizitätsmodul: | 69.0 Ga |
