T-Befestigungs-Solarmontage
Das Solarmontagesystem WOCHN Universal T Attachment ist für alle Arten von Trapezblechdächern konzipiert. Die obere Breite lässt sich leicht anpassen, sodass sie für jedes trapezförmige Metallblech vielseitig einsetzbar ist. Montieren Sie die Schraube seitlich am Trapezblech, um stehendes Wasser zu verhindern und eine längere Lebensdauer des Daches zu gewährleisten. Die vorinstallierten vier selbstbohrenden Schrauben sorgen für eine schnelle Montage. Schiene anschließen, um der hohen Windlast und Schneelast gerecht zu werden. Es ist ein zuverlässigeres und einfacheres Solarmontagesystem für die PV-Installation.
Merkmale

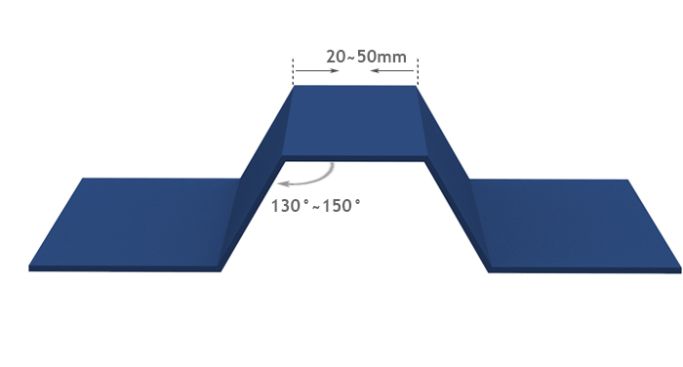

Universal
Geeignet für die Solarinstallation auf Trapezblechdächern aller Art

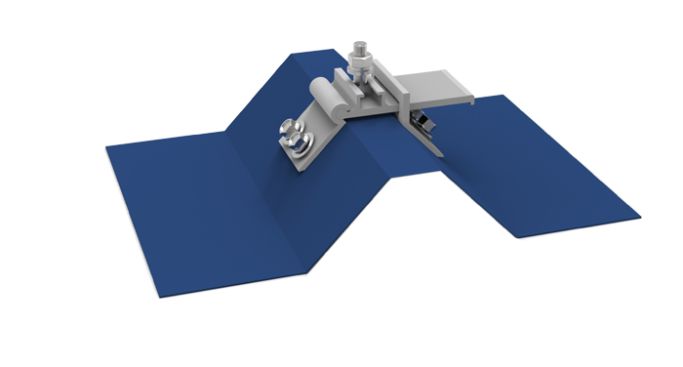

Einfache Installation
Einfache Montage auf Trapezblech, nur 4 selbstbohrende Schrauben erforderlich
Einfache Anpassung der Breite anhand der oberen Breite des Trapezblechs
Flexibilität
Durch die universelle Einsetzbarkeit lässt sich der Vorrat leicht verteilen
Kann zur Verbindung mit dem Schienensystem oder zur direkten Installation von Solarmodulen verwendet werden

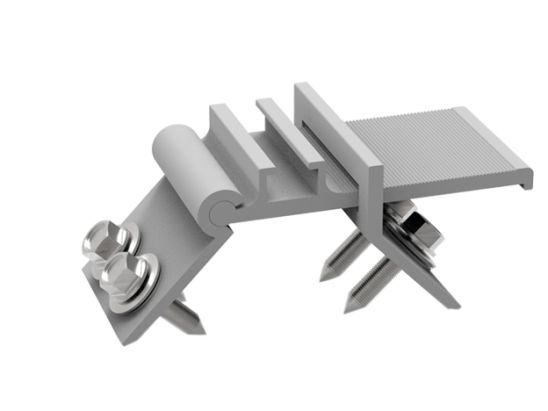

Komponenten
Teilename | Menge | Spezifikatio | Material |
Klemme | 1 | Eloxiertes Aluminium 6005-T5 | |
Seitliche selbstbohrende Schraube | 4 | M6.3*30 mm | SUS 304 |

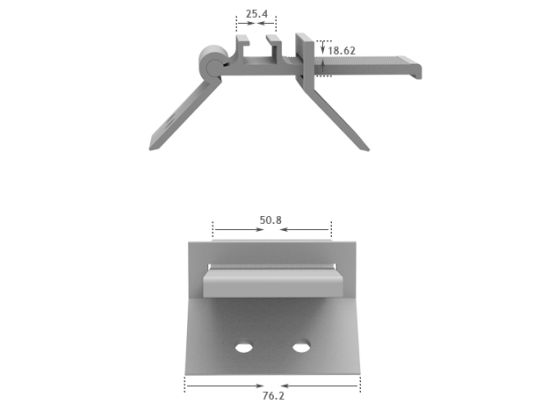

Technische Daten
Produktname | T-Befestigungs-Solarmontage |
Anwendung | Trapezförmiges Blech |
Neigung | Beliebige Dachneigung |
| Material | Aluminium Al6005-T5 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch- und Querformat |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
