PAT Dreieckiges Solarmontagesystem
PAT Dreieckiges Solarmontagesystem

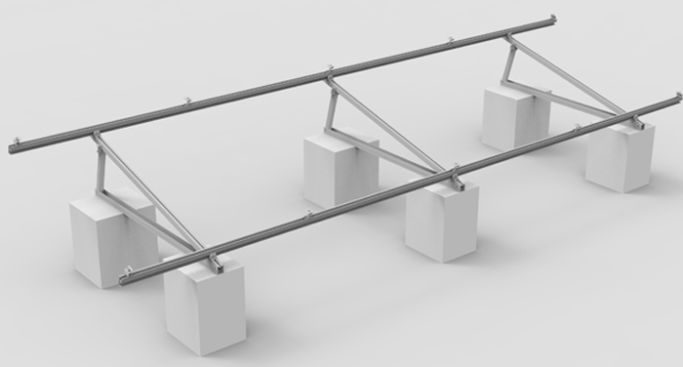

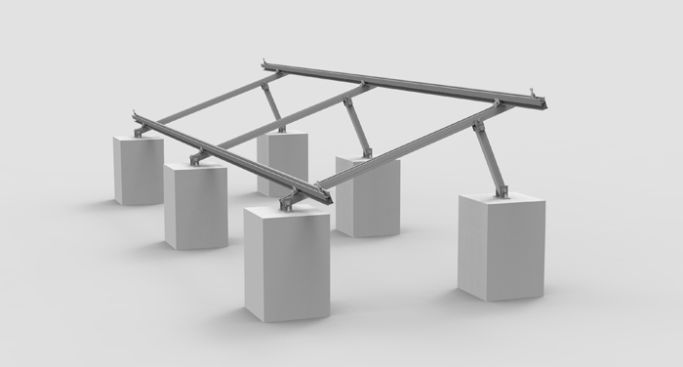

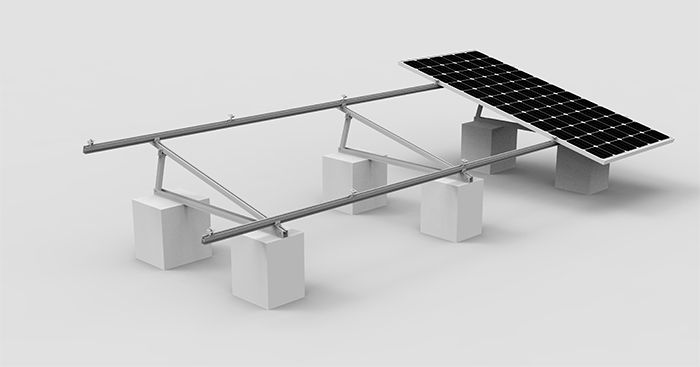

Das WOCHN PAT-Solarmontagesystem ist ein Dreieckssystem für die Portriat-Solarinstallation auf Flachdächern. Es ist eine einfache und schnelle Installation von PV-Modulen auf Flachdächern und Flächen. Das dreieckige Design bietet eine stabile, robuste und stabile Basis für das System. Es ist vielseitig einsetzbar und kann mit einem Betonfundament oder einem flachen Blechdach ballastiert werden. Der Neigungswinkel richtet sich nach den Anforderungen des Designs. Es widersteht auch den extremen Windlasten und Schneekräften, denen es während der Lebensdauer des Daches ausgesetzt ist. Und einfach zu verbinden mit der Metallblechbefestigung mit langer U-Basis, Flexibilität für Neigung und verschiedene Richtungen auf flachem Metallblechdach. Alle Komponenten des Systems bestehen aus Aluminium und Edelstahl, um vollständige Korrosionsbeständigkeit und längere Lebensdauer zu gewährleisten.
Merkmale
Universalität
Das dreieckige Montagesystem WOCHN APAT eignet sich für eine Vielzahl verschiedener flacher Betondächer oder kleiner PV-Installationen auf dem Boden mit Betonfundamenten. Das professionelle Design beendet zukünftige temporäre Baustellenkonstruktionen aus Aluminiumprofilen.
Fester Neigungswinkel

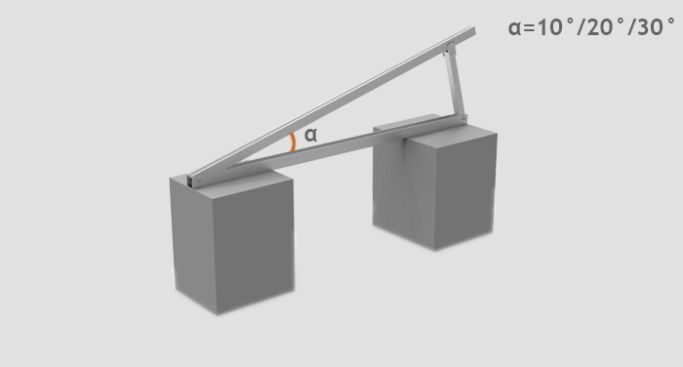

Die 3 Arten von festen Neigungswinkeln erfüllen die meisten Solarinstallationsanforderungen von Höfen.
/ 10 Grad
/ 20 Grad
/ 30 Grad
Individueller Neigungswinkel auf Anfrage erhältlich

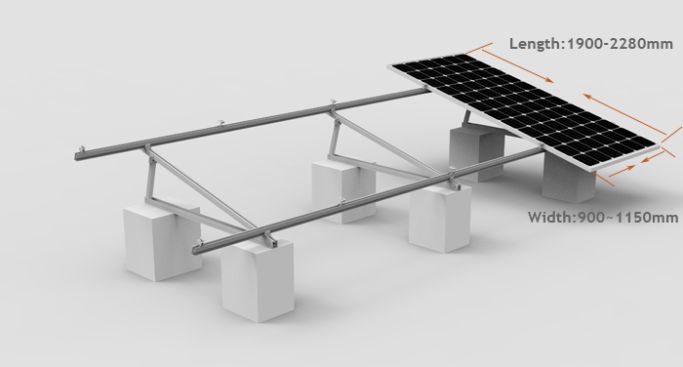

Funktioniert für die meisten Module
Berücksichtigen Sie die Solarmodulgröße für die meisten PV-Module vollständig, sie ist für die meisten Solarmodulinstallationen auf dem Markt geeignet
Stellen Sie die maximale Systemausbeute sicher. Es können beliebige Längen der Steckverbinder für unterschiedliche Layouts hergestellt werden
Hochgradig vormontiert

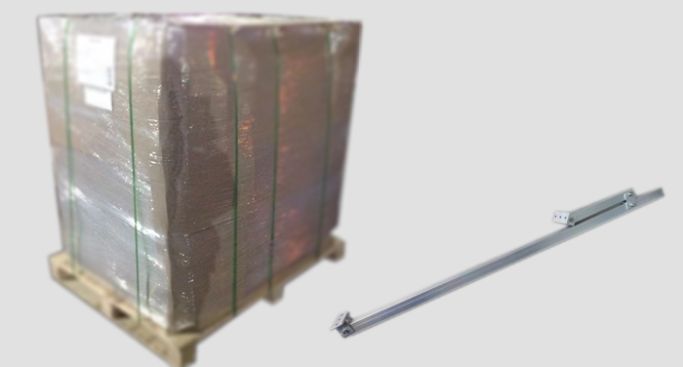

Die dreieckigen Beine sind vollständig vormontiert und auf Paletten verpackt, sodass sie leicht abgeholt werden können
Einfacher Transport und schnelle Installation vor Ort bei geringeren Arbeitskosten
Kundenspezifische Größe praktikabel
Das dreieckige Montagesystem lässt sich flexibel an die Neigung und die Solarmodulgröße anpassen
Die maßgeschneiderte Schienenlänge je nach Array-Länge ist verfügbar
Komponenten
Schienenmutter-Kits
Einfache Kompatibilität mit dem Schienensystem

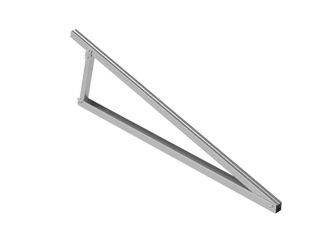

PAT-Bein
Fester Neigungswinkel: 10,20,30 Grad
Hochgradig vormontiert für eine schnelle Installation vor Ort

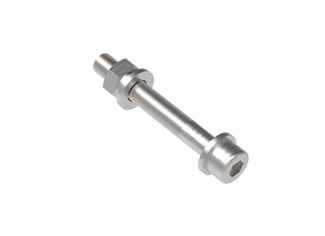

Erweitern Sie Bolt

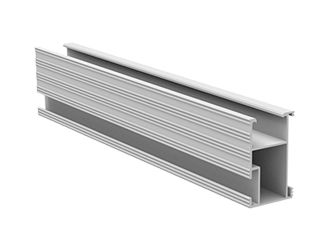

Schiene
Universell einsetzbar für Schrägdach- und Flachdach-Solaranlagen
Kundenspezifische Länge verfügbar

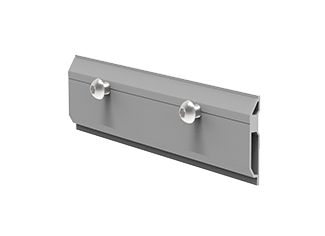

Schienenverbindung
Für Anschlussschiene, Doppelträger

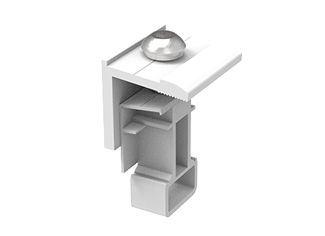

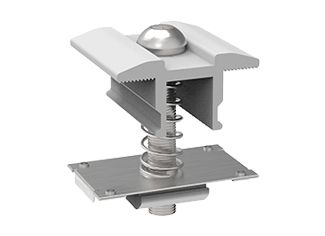

Mittelklemme
Universell für Module mit einer Dicke von 30–35 mm.
Selbststehend, einfache Installation

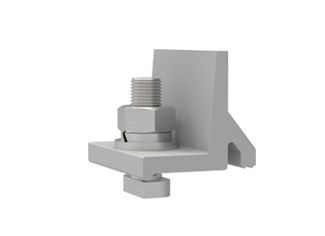

Endklemme
Universell für Module mit einer Dicke von 30–35 mm.
Selbststehend, einfache Installation.
Technical Data
Produktname | PAT Dreieckiges Solarmontagesystem |
Anwendung | Flaches Betondach und kleines Grundstück |
Neigung | Beliebige Dachneigung |
| Material | Edelstahl SUS304/430 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch-format |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
