Ziegeldachhaken 19# Solarmontage

Merkmale Komponenten Technische Daten Videos Referenz

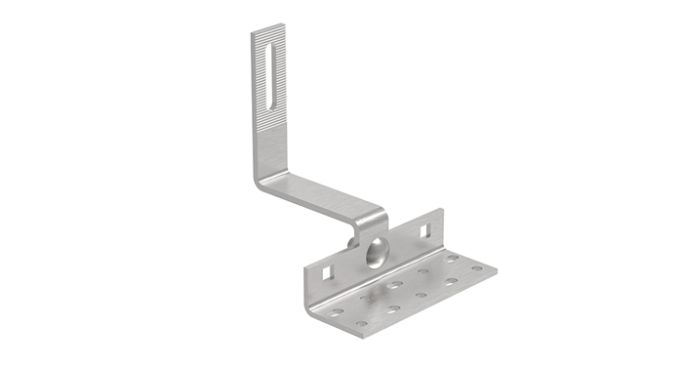

Der Ziegeldachhaken WOCHN 19# ist für die Solarinstallation auf privaten und gewerblichen Ziegeldächern vorgesehen. Es eignet sich für alle Ziegeldächer, wie Pfannenziegeldächer, Schieferdächer, Biberschwanzdächer und Betondachziegel. Der Haken besteht aus SS304/430 mit hohem Rostschutz und hoher Wind- und Schneelastbeständigkeit. Zwei Befestigungsarten zur Auswahl: T-Bolzen oder Seitenschienen-Befestigungsadapter. Das einfache Design ermöglicht eine schnelle Installation. Sowohl die Installation im Hoch- als auch im Querformat ist möglich.

Merkmale

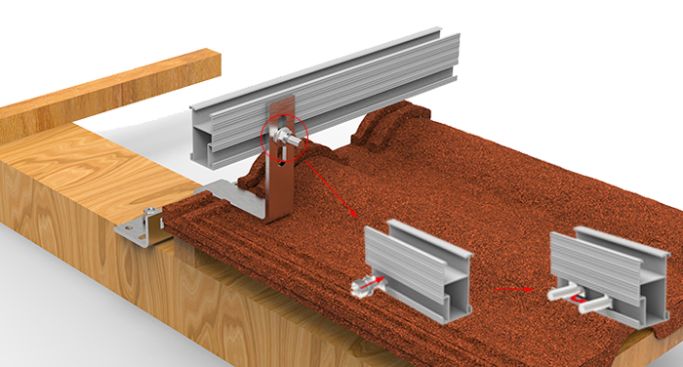

T-Bolzen-Weg

Befestigen Sie die T-Schraube mit der T-Schraube in der Schiene, drehen Sie sie einfach und ziehen Sie die T-Schraube fest

Für die Installation im Hochformat

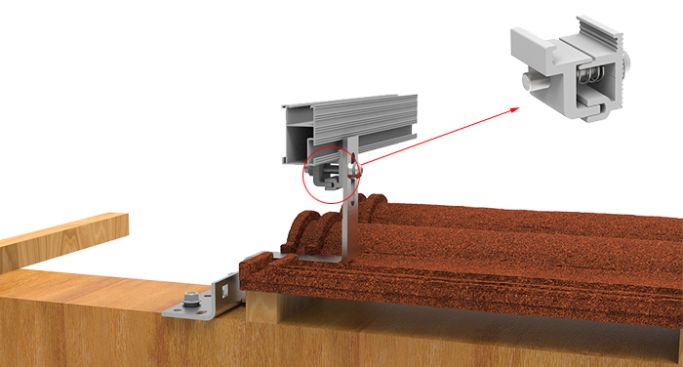

Schnelle seitliche Unterstützung

Verwenden Sie zum Befestigen den Seitenschienen-Befestigungsadapter. Ziehen Sie einfach die Schrauben des Adapters von der Seite fest

Für die Installation im Hochformat

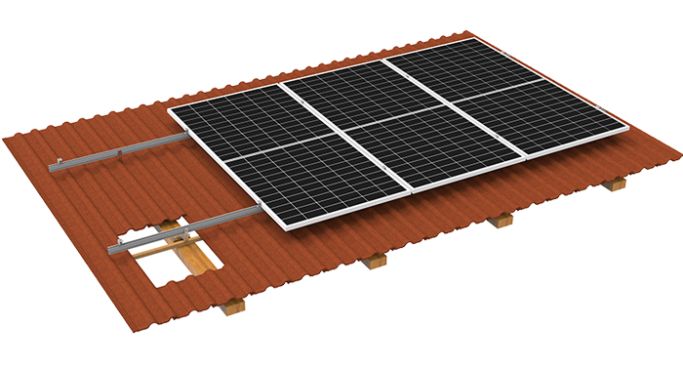

Universalität

Einfache Installation mit Schlitzverbindungen, verstellbaren Hakenpositionen, unterschiedlich breiten Sockeln und mehreren Lochmustern

Für jedes Ziegeldach zur Auswahl

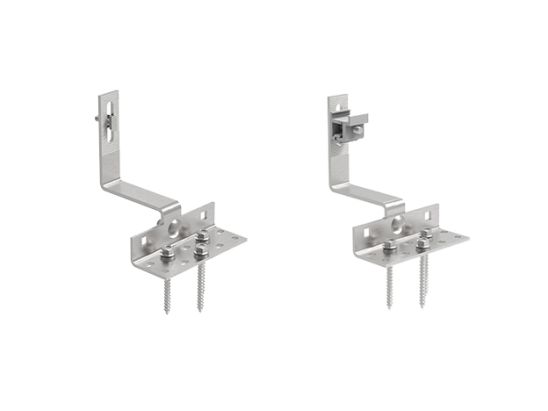

Komponenten

Teilename	Menge	Spezifikatio	Material
19# Haken	1	1405540-50 mm	Edelstahl SUS304/430
Selbst bohrende Schraube	3	M6.3*80mm	Edelstahl
T-Bolzen (Option)	1	WOCHE T-Schraube M8*25	Eloxiertes Aluminium 6005-T5
Schienenbefestigungsadapter (Option)	1	/	Eloxiertes Aluminium 6005-T5

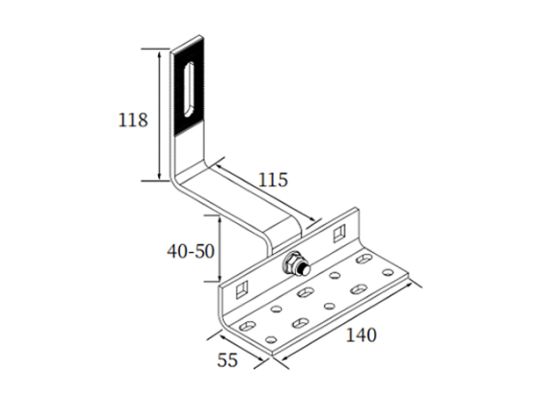

Technische Daten

Produktname	Ziegeldachhaken 19#Montagesystem
Anwendung	Ziegeldach
Neigung	Beliebige Dachneigung
Material	Edelstahl SUS304/430
Beende	Die Natur
PV-Modul	Gerahmt oder Ungerahmt
Modulgröße	Kleine und große Module
Modulausrichtung	Hoch-format
Modulrichtung	Beliebige Richtung
Bemessungswindbelastung	Bis zu 60m/s
Bemessungsschneelast	Bis zu 1 metre
Dachhöhe	Bis zu 20 metre
Designstandard	EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
