Stehfalzklemme 02# Solarmontage

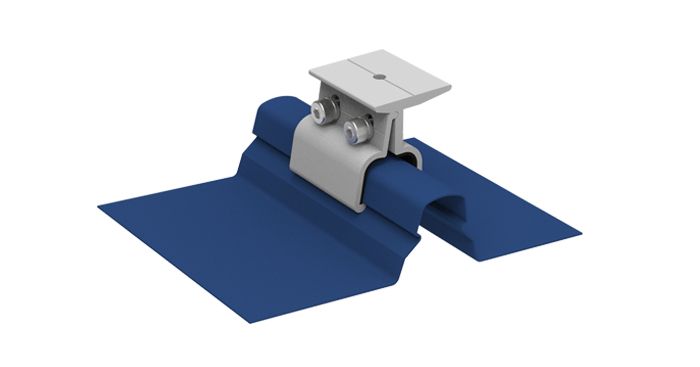

WOCHN Stehfalzklemme AC-02 ist eine schienenbasierte Klemme für die Solarinstallation auf Stehfalz-Metalldächern für Lysaght-Klip-Lok-Dächer, speziell hergestellt für Lysaght-Klip-lok-700-Metallfalzdächer mit ähnlichen Abmessungen. Die Klemme erhält die Eleganz Ihres Stehfalzdachs aus Metall, ohne das Dachmaterial zu beschädigen. Kein Schaden bedeutet kein Eindringen, was bedeutet, dass das Dach wetterfest ist und eine längere Lebensdauer des Daches gewährleistet. Und stellen Sie außerdem sicher, dass die Befestigung auf dem Dach dauerhaft und langlebig ist. Es ist einfach mit dem WOCHN L-Fußmontagesystem kompatibel, um das System stabiler und robuster zu machen. Vormontierte Stellschraube für superschnelle Installation. Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Stellschraube mit der angegebenen Spannung, um maximale Haltekraft zu erreichen.
Merkmale
Nicht durchdringend und sicher
Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Stellschraube auf die angegebene Spannung, um die maximale Haltekraft zu erreichen
Es ist wetterfest, da es keine eindringenden Stoffe enthält, was eine längere Lebensdauer des Daches gewährleistet
OEM Design

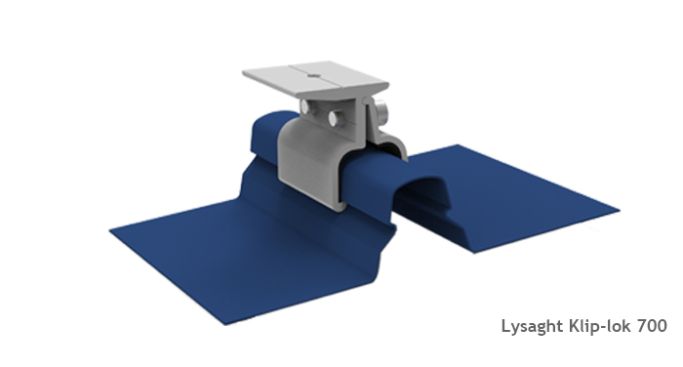

02# Klemme ist für Lysaght Klip-lok 700 Metallfalzdächer, Speed Deck Ultra und Lysaght Klip-lok Stehfalzdächer mit ähnlichen Abmessungen
Das Design von OEM-Stehfalzklemmen ist möglich. Bitte teilen Sie uns die Details Ihres Stehfalzblechs mit, wenn Sie ein OEM-Design benötigen
Flexibilität

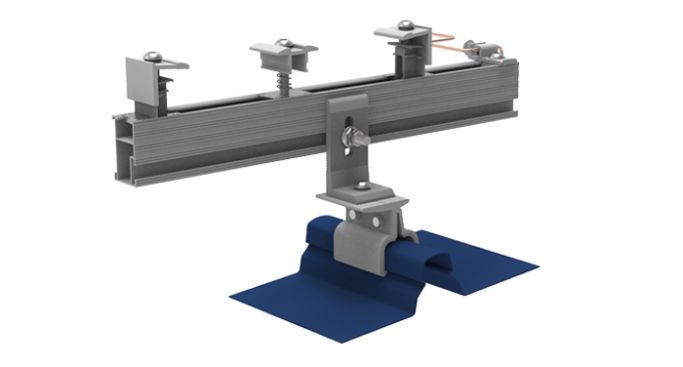

Einfache Kompatibilität mit dem WOCHN L-Fuß-Montagesystem, sodass sowohl eine Hoch- als auch Querformatinstallation möglich ist
Einfache Höhenverstellung des Solarschienensystems im Bereich von 0 bis 50 mm, Flexibilität für kleine Anpassungen der Neigungswinkel

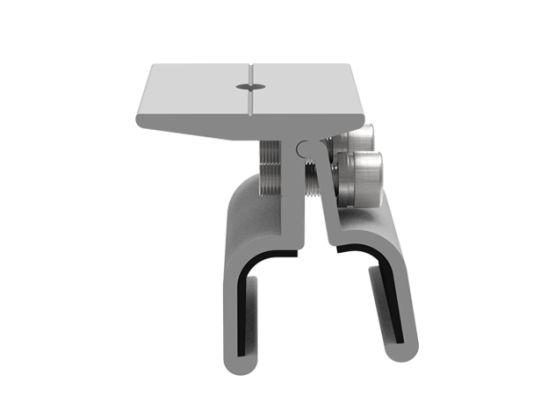

Komponenten
Teilename | Menge | Spezifikatio | Material |

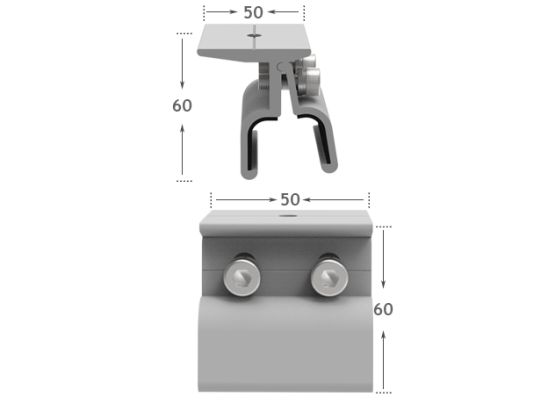

Klemme | 1 | 60*50 mm | Eloxiertes Aluminium 6005-T5 |
Seitliche Schraube | 2 | M8*30mm | SUS 304 |
| EPDM-Matte | 1 | 40*60 | EPDM |
Technical Data
Maximale Auszugslast senkrecht zum Dach: | 7.8KN |
Schraubenspannung: | Bis zu 4NM |
Höchste Zugfestigkeit: | 62 |
Zugfestigkeit: | 42 |
Dauerfestigkeit: | 100 Mpa |
Schermodul: | 26.0 Gpa |
Härte, Knoop: | 205 Mpa |
Härte, Vickers: | 21 |
| Hardness, Vickers： | 701 |
Bruchdehnung: | 0.008 |
Elastizitätsmodul: | 69.0 Ga |
