Stehfalzklemme 03A# Solarmontage
WOCHN Stehfalzklemme 03A# ist eine schienenlose Halterung für die PV-Installation auf Stehfalz-Metalldächern für Lysaght-Klip-Lok-Dächer, speziell hergestellt für Lysaght-Klip-Lok-406-Metallfalzdächer mit ähnlichen Abmessungen. Die schienenlose Quermontage mit nur 3 Bauteilen gelingt mit Wochn-Universalklemmen. Die Klemme behält die Eleganz Ihres Stehfalzdachs bei, ohne das Dachmaterial zu durchdringen. Da das Dach nicht durchdringt, ist es wetterfest und gewährleistet eine längere Lebensdauer des Daches. Und stellen Sie außerdem sicher, dass die Befestigung auf dem Dach dauerhaft und langlebig ist. Minimale Anzahl an Komponenten und vormontierte zwei Seitenschrauben für eine superschnelle Installation. Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Stellschraube auf die angegebene Spannung, um die maximale Haltekraft zu erreichen.
Merkmale

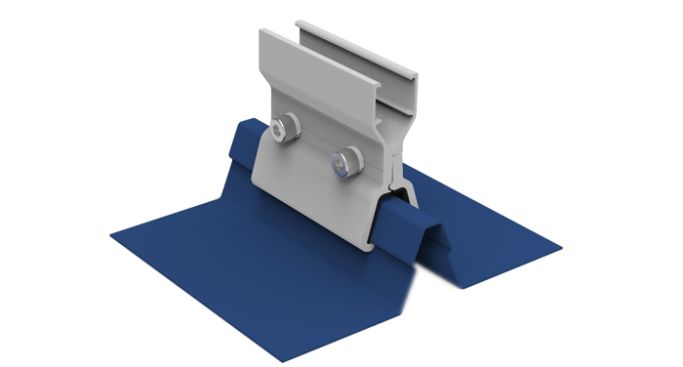

Nicht durchdringend und sicher
Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Stellschraube auf die angegebene Spannung, um die maximale Haltekraft zu erreichen
Es ist wetterfest, da es keine eindringenden Stoffe enthält, was eine längere Lebensdauer des Daches gewährleistet
Mit einer Höhe von 90 mm ist eine Wärmeverteilung gewährleistet, damit das System im Sommer keinen Brand auslöst

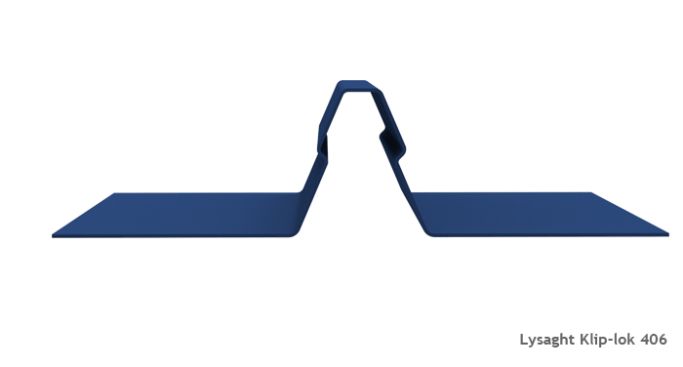

OEM Design
03A# Klemme ist für Lysaght Klip-lok 406 Metallfalzdächer, Speed Deck Ultra und Lysaght Klip-lok Stehfalzdächer mit ähnlichen Abmessungen
Das Design einer schienenlosen OEM-Stehfalzklemme ist machbar. Bitte teilen Sie uns Ihre Stehfalzblechdetails mit, wenn Sie ein OEM-Design benötigen

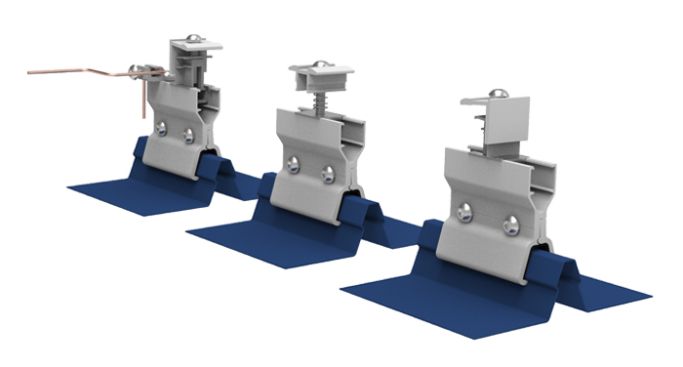

Schnelle Montage und kostengünstig
Nur 4 Komponenten erforderlich, um eine superschnelle Installation zu gewährleisten
Schnellere Handhabung des Daches im Vergleich zum langen Schienensystem
Einfacher Transport mit geringeren Arbeitskosten, logischen Kosten und Installationskosten

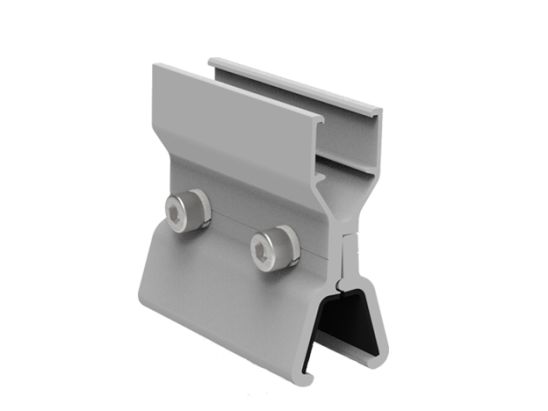

Komponenten
Teilename | Menge | Spezifikatio | Material |
Klemme | 1 | 100*90 mm | Eloxiertes Aluminium 6005-T5 |
Seitliche Schraube | 2 | M8*20mm | SUS 304 |
| EPDM-Matte | 1 | 60*100 | EPDM |

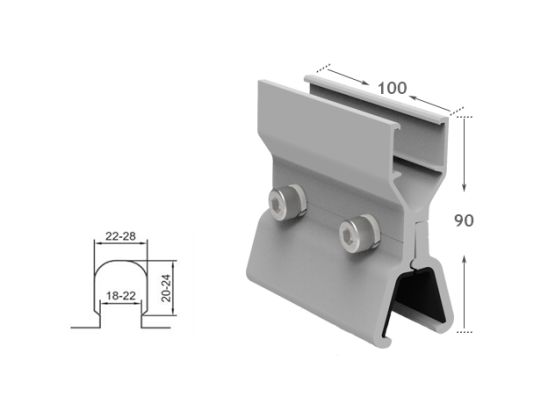

Technische Daten
Maximale Auszugslast senkrecht zum Dach: | 7.8KN |
Schraubenspannung: | Bis zu 4NM |
Höchste Zugfestigkeit: | 62 |
Zugfestigkeit: | 42 |
Dauerfestigkeit: | 100 Mpa |
Schermodul: | 26.0 Gpa |
Härte, Knoop: | 205 Mpa |
Härte, Vickers: | 21 |
| Hardness, Vickers： | 701 |
Bruchdehnung: | 0.008 |
Elastizitätsmodul: | 69.0 Ga |
