Ziegeldachhaken 18# Solarmontage
Ziegeldachhaken 18# Solarmontage

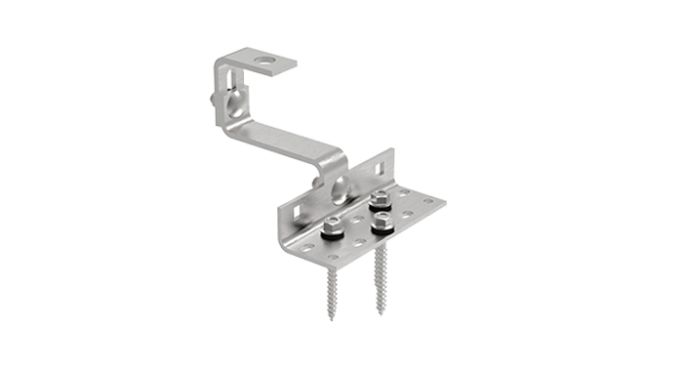

Der WOCHN 18# Ziegeldachhaken ist ein Haken, der die Höhe oben und unten für die Solarinstallation auf privaten und gewerblichen Ziegeldächern anpassen kann. Es eignet sich für alle Ziegeldächer, wie Pfannenziegeldächer, Schieferdächer, Biberschwanzdächer und Betondachziegel. Der Haken besteht aus SS304/430 mit hohem Rostschutz und hoher Wind- und Schneelastbeständigkeit. Es stehen zwei Befestigungsmöglichkeiten für die Schiene zur Auswahl: Common-Rail-Fix-Adapter oder drehbarer Rail-Fix-Adapter. Das einfache Design ermöglicht eine schnelle Installation. Mit einem Haken kann eine Installation im Quer- und Hochformat in beide Richtungen oder in jede beliebige Richtung erfolgen.
Merkmale

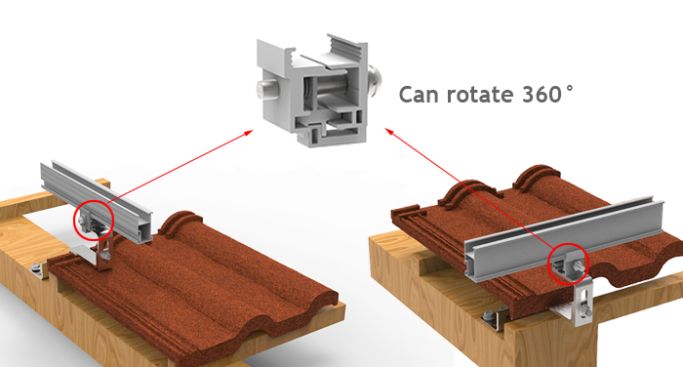

Schienenweg drehen
Befestigen Sie die Schiene an der Hakenoberseite. Verwenden Sie zum Fixieren einen drehbaren Schienenbefestigungsadapter, um eine Drehung der Schiene um 360° zu erreichen

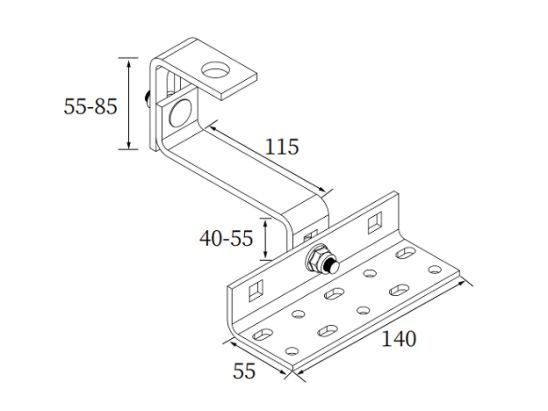

Höhenverstellbar: 55–85 mm an der Hakenoberseite, 40–55 mm an der Hakenunterseite
Montage in jede Richtung mit Drehadapter
Top-Installationsmethode
Befestigen Sie die Schiene an der Hakenoberseite und verwenden Sie zur Befestigung einen Common-Rail-Befestigungsadapter
Für die Installation im Hochformat
Universalität
Einfache Installation mit Schlitzverbindungen, verstellbaren Hakenpositionen, unterschiedlich breiten Sockeln und mehreren Lochmustern
Für jedes Ziegeldach zur Auswahl
Damit Sie jede Richtung wählen können
Für jede Körpergröße geeignet

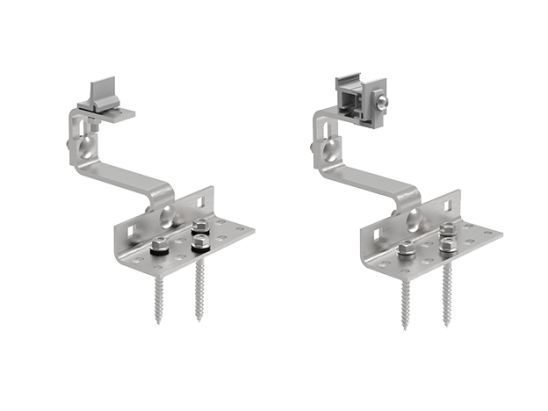

Komponenten
Teilename | Menge | Spezifikatio | Material |
18# Haken | 1 | 140*55*40-55 mm | Edelstahl SUS304/430 |
| Selbst bohrende Schraube | 3 | M6.3*80mm | Edelstahl |
Common-Rail-Fix-Adapter (Option) | 1 | / | Eloxiertes Aluminium 6005-T5 |
| Schienenbefestigungsadapter drehen (Option) | 1 | / | Eloxiertes Aluminium 6005-T5 |
Technische Daten
Produktname | Ziegeldachhaken 18#Montagesystem |
Anwendung | Ziegeldach |
Neigung | Beliebige Dachneigung |
| Material | Edelstahl SUS304/430 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch- und Querformat |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
