Arch 5.0 Ballast Solar-Montagesystem

Merkmale Technische Daten Video Referenz

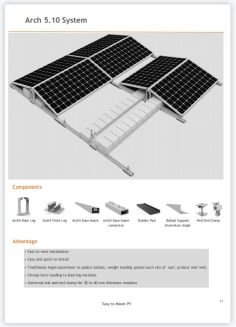

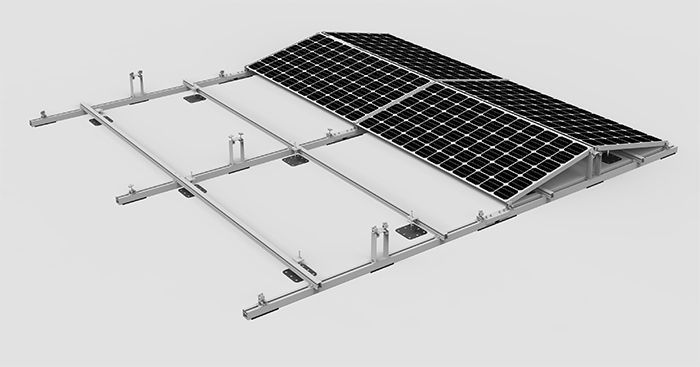

Das Ballastmontagesystem WOCHN Arch 5.0 ist ein Photovoltaik-Montagesystem zur Installation von Solarmodulen auf Flachdächern. Es wird auf Gebäuden mit Bitumenmembrandächern, EPDM/TPO/PVC-Membrandächern und Grün-/Kiesdächern eingesetzt. Durch dieses System mit geringer Lastanforderung an das Dach wird die Montage der Paneele erleichtert. Der vormontierte Grundträger mit Gummiauflage erhöht den Reibungskoeffizienten und reduziert den Ballast. Multioption der Ballastunterstützung. Der Einsatz von Aluminium-Winkelschienen führt zu einer linearen Lastverteilung (statt Punktlast) und verringert so die Gefahr von Durchschlägen. Die Verwendung einer Ballastwanne ermöglicht eine schnelle Installation und eine niedrige Belastungsgrenze des Daches. Außerdem kann durch die Verwendung eines Ankers mit Schiene eine Ballastierung vermieden werden, die für eine geringere Last auf dem Dach geeignet ist. Der Systemprozess verwendet 100 % Aluminium. Dieses Metall hat viele Vorteile, unter anderem ist es leicht, stabil, recycelbar und weist eine hohe Korrosionsbeständigkeit auf.

Merkmale

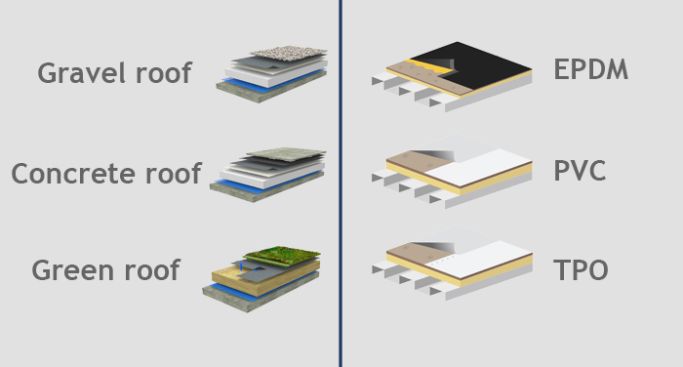

Vielseitige Anwendung auf allen Flachdacheindeckungen

Vielseitige Anwendung auf allen Arten von Flachdacheindeckungen, wie Bitumendach, EPDM-Dach, TPO-Dach,

PVC-Membrandach, Foliendach, Betondach und Grün- oder Kiesflachdächer

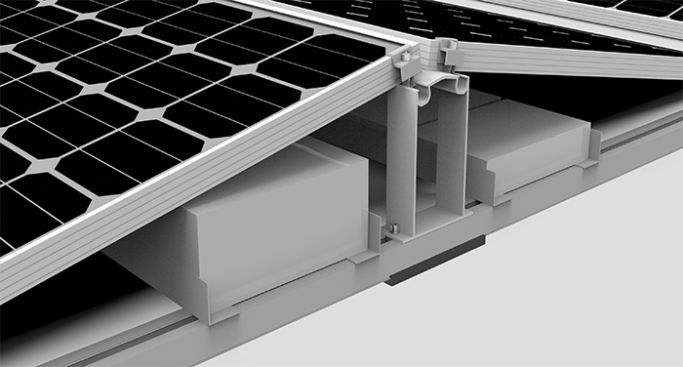

Einfache und schnelle Installation

Ein Hinterbein trägt zwei Seitenmodule, ist einfach zu installieren und erfordert weniger Komponenten.

5 Montageschritte für eine superschnelle Installation

Die Verwendung freistehender und universeller Mittelklemmen und Endklemmen erleichtert die Installation

Hergestellt aus eloxiertem Aluminium 6005-T5, ist es leicht zu handhaben, auch bei hohen Dächern

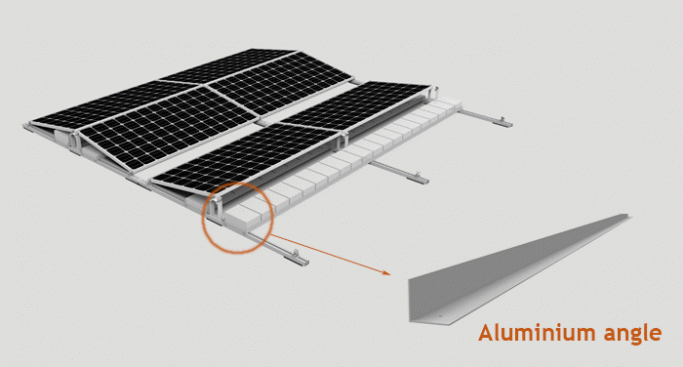

Unterstützung mehrerer Vorschaltgeräte

Der Einsatz von Aluminium-Winkelschienen führt zu einer linearen Lastverteilung (statt Punktlast) und verringert so die Gefahr von Durchschlägen

Die Verwendung einer Ballastwanne ermöglicht eine schnelle Installation und eine niedrige Belastungsgrenze des Daches

Durch den Einsatz von Ankern mit Schiene kann auf eine Ballastierung verzichtet werden, was für geringere Belastungen auf dem Dach erforderlich ist

Keine Dachdurchdringung und geringe Ballastlast

West-Ost-Richtung trifft auf aerodynamische Konstruktion, der Wind erzeugt Oberflächendruck, um es stabil auf dem Dach zu befestigen und den Ballast zu reduzieren

Der Einsatz von EPDM-Matten für hohe Reibungskoeffizienten reduzieren den Ballast

Keine Dachdurchdringung, gute Abdichtung und Isolierschicht

Entwerfen der Lasten basiert auf EN1991 und erfüllt andere internationale Standards

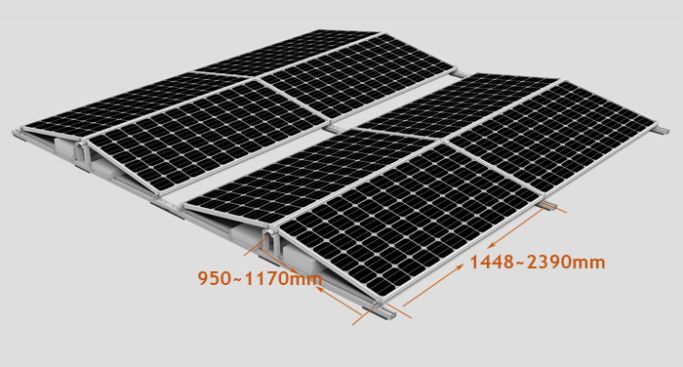

Für die meisten Module praktikabel

Zulässige Modulabmessungen (L×B×H): 1448–2390 × 950–1170 × 30–40 mm

Klemmung an der kurzen Modulseite zulässig

Komponenten

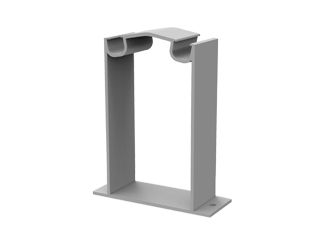

Hinterbein

Modulträgerelemente für beidseitige Aufständerung

Flexibel zu installierende Modulbreiten mit 1096 mm und 1134 mm

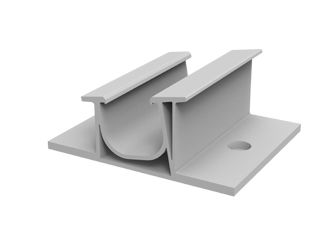

Vorderbein

Modulträgerelemente für beidseitige Aufständerung

Flexibel zu installierende Modulbreiten mit 1096 mm und 1134 mm

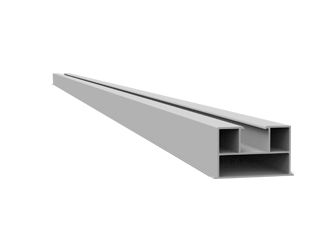

Base

Keine Montageschritte für eine superschnelle Installation

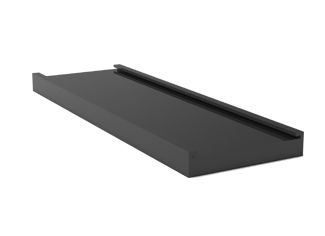

EPDM-Gummiauflage

EPDM-Matte zum Schutz des TPO/PVC-Dachs

Hohe Reibungskoeffizienten zur Ballastreduzierung

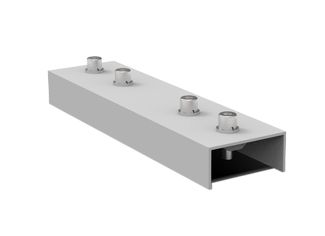

Basisanschluss

Einrastsystem für den Basisträger zur Herstellung der Verbindung

Anwendbarer Schraubenanzug, um eine längere Nutzung zu gewährleisten

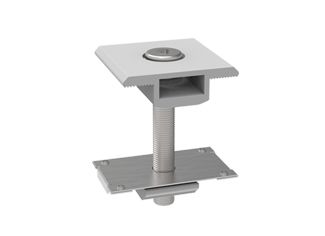

Mittelklemme

Universell für Module mit einer Dicke von 30–40 mm

Selbststehend, einfache Installation

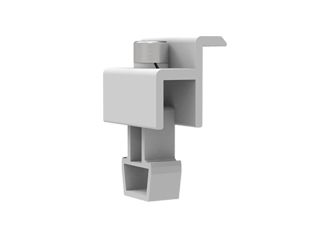

Endklemme

Universell für Module mit einer Dicke von 30–40 mm

Selbststehend, einfache Installation

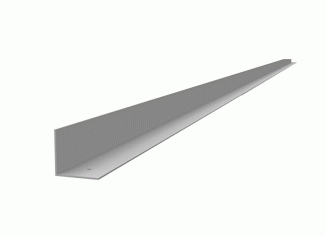

Ballastsatz

Einrastsystem für den Basisträger zur Herstellung der Verbindung

3 Ballastsätze als Option

Technische Daten

Produktname	Arch 5.0 Ballast Solar-Montagesystem
Anwendung	Flachdächer
Neigung	10 Grad oder individuell
Material	Aluminium 6005-T5
Beende	Die Natur
PV-Modul	Gerahmt oder Ungerahmt
Modulgröße	Kleine und große Module
Modulausrichtung	Hoch-format
Modulrichtung	Beliebige Richtung
Bemessungswindbelastung	Bis zu 60m/s
Bemessungsschneelast	Bis zu 1 metre
Dachhöhe	Bis zu 20 metre
Designstandard	EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
