ECO W/E Solar-Montagesystem

Merkmale Technical Data Video Referenz

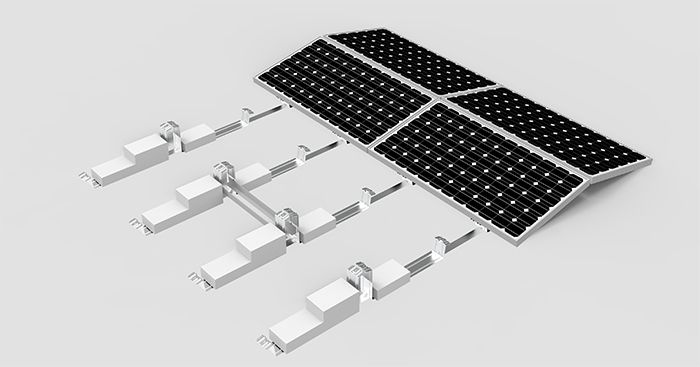

Das WOCHN ECO W/E Ballast-Montagesystem ist ein Montagesystem für die Installation von PV-Modulen auf Flachdächern mit Ausrichtung nach Westen oder Osten. Es wird auf Gebäuden verwendet, deren Dach aus Bitumenmembranen, EPDM/TPO/PVC-Membrandächern und Grün-/Kiesdächern besteht. Dieses System mit geringer Belastung und ohne Perforation der Dachoberfläche erleichtert die Installation von Paneelen und bewahrt die Integrität des Daches. Und besser für die Installation in Wohngebieten geeignet, da es sehr einfach und leicht zu lagern ist. Das gesamte System besteht aus minimalen Komponenten für die Flachdachinstallation und besteht aus nur einem Bausatz. Dies spart Zeit und senkt die Arbeitskosten für Installateure, da für die Installation nur wenige Komponenten benötigt werden. Der Paneelrahmen muss lediglich mit einer Schraube am ECO-Fuß befestigt werden. Für den Beinprozess wird 100 % Aluminium verwendet. Dieses Metall hat viele Vorteile, unter anderem ist es leicht, stabil, recycelbar und weist eine hohe Korrosionsbeständigkeit auf.

Merkmale

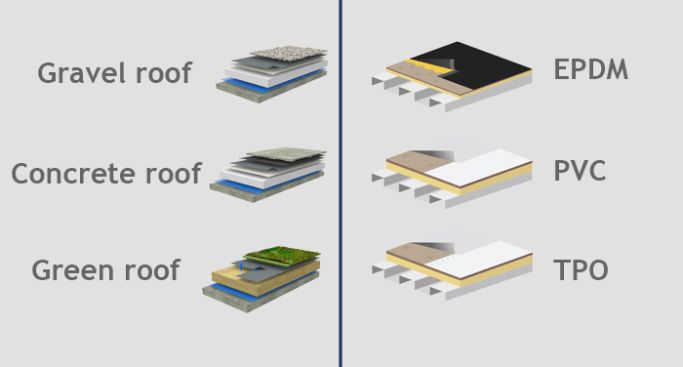

Flexible Anwendung

Vielseitige Anwendung auf Flachdächern aus Bitumen, EPDM, TPO, PVC-Membrandächern und begrünten oder kiesigen Flachdächern

Die beste DIY-Idee für die Solaranlage auf einem Flachdach

Der Standardneigungswinkel umfasst: 10/20/30 Grad

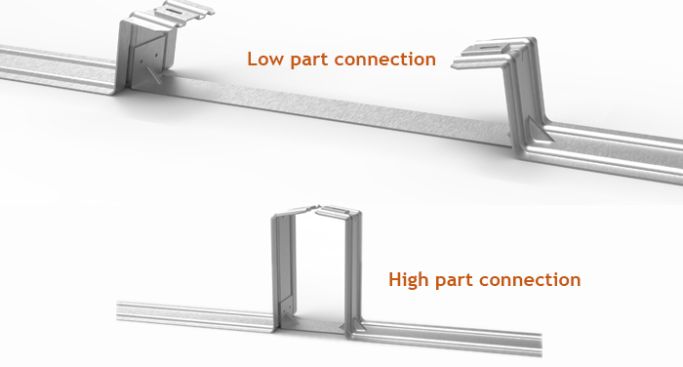

Stark und nicht durchdringend

Einfache Verbindung der ECO-Beine, es werden nur zwei Anschlüsse benötigt, einfaches System für West-Ost-Richtung

Die Lastenkonstruktion basiert auf EN1991 und entspricht anderen internationalen Standards

Ohne Perforation der Dachfläche wird die Montage der Paneele erleichtert und die Integrität des Daches gewahrt

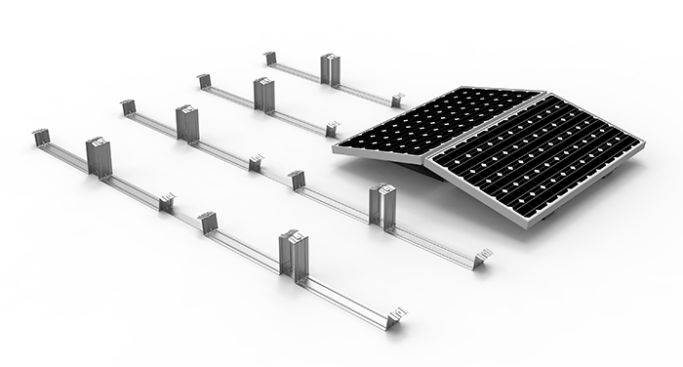

Für die Ewigkeit gebaut

Beim ECO-Bein-Verfahren wurde 100 % Aluminium 1070 verwendet. Dieses Material hat viele Vorteile, darunter geringes Gewicht, Festigkeit, Recyclingfähigkeit und hohe Korrosionsbeständigkeit

Hochwertiges Material sorgt für eine längere Lebensdauer und Langlebigkeit

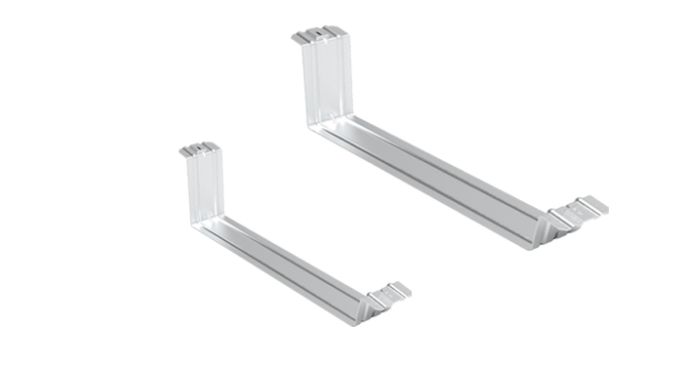

Verwendbar für Solarmodule in einem breiten Spektrum

WOCHN verfügt über 4 leistungsstarke ECO-Beine, um die unterschiedlichen Installationsanforderungen für Solarmodule zu erfüllen:

WQ-EC0-808: Für Solarmodule mit einer Breite von 800–900 mm

WQ-EC0-995: Für Solarmodule mit einer Breite von 901–1000 mm

WQ-EC0-1050: Für Solarmodule mit einer Breite von 1001–1050 mm

WQ-EC0-1109: Für Solarmodule mit einer Breite von 1051–1150 mm

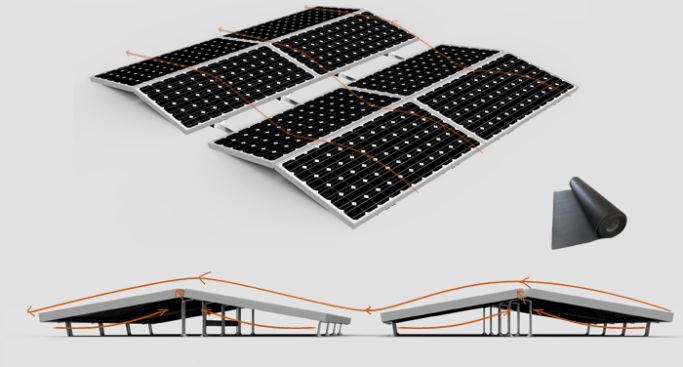

Geringe Ballastlast

West-Ost-Richtung trifft auf aerodynamische Konstruktion, der Wind erzeugt Oberflächendruck, um es stabil auf dem Dach zu befestigen und das Ballastgewicht zu reduzieren

Die EPDM-Matte mit Gummigranulat bietet Kunden die Möglichkeit, die Dachoberfläche zu schützen und den Reibungskoeffizienten zu erhöhen, um das Ballastgewicht zu verringern

Komponenten

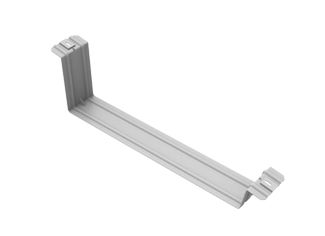

ECO-Bein

2 Schrauben zur Montage, super und zeitsparend

4 Typen, geeignet für unterschiedliche Solarmodulspezifikationen

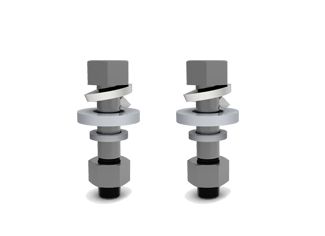

Schrauben

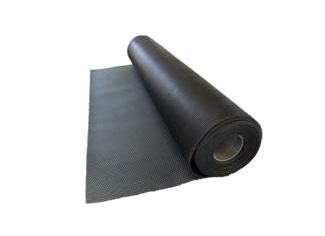

EPDM-Matte

EPDM-Matte zum Schutz des TPO/PVC-Dachs

Hohe Reibungskoeffizienten zur Ballastreduzierung

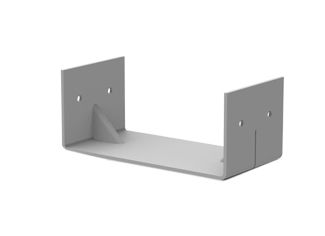

Kurze Verbindung

Zum Anschluss von ECO-Beinen, doppelte Stütze

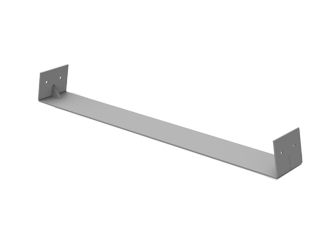

Lange Verbindung

Zum Anschluss von ECO-Beinen, doppelte Stütze

Technical Data

Produktname	ECO W/E Solar-Montagesystem
Anwendung	Flache EPDM-, TPO-, PVC- und Betondächer
Neigung	Standardisiert oder individuell
Material	Aluminium 1070
Beende	Die Natur
PV-Modul	Gerahmt oder Ungerahmt
Modulgröße	Kleine und große Module
Modulausrichtung	Hoch-format
Modulrichtung	Beliebige Richtung
Bemessungswindbelastung	Bis zu 60m/s
Bemessungsschneelast	Bis zu 1 metre
Dachhöhe	Bis zu 20 metre
Designstandard	EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
