APAT Dreieckiges Solar-Montagesystem
APAT Dreieckiges Solar-Montagesystem
Das dreieckige Solarmontagesystem WOCHN APAT ist für die großflächige Solarinstallation auf Flachdächern vorgesehen. Es ermöglicht eine einfache und schnelle Installation von PV-Modulen auf Flachdächern und Flächen. Das dreieckige Design bietet eine stabile, zuverlässige und stabile Basis für das System. Es ist vielseitig einsetzbar, egal ob auf einem Betonfundament ballastiert oder direkt mit flachen Betondächern verbunden. Dieses System unterstützt einen weiten Bereich einstellbarer Winkel, um den Abstand zwischen der vorderen Basis und der hinteren Basis des Beins anzupassen, um eine einstellbare Neigung zu erreichen. Der einstellbare Winkelbereich beträgt 10-60°. Je länger die Modulfelder angeordnet sind, desto kostengünstiger ist der Preis. Und es hält auch den extremen Windlasten und Schneekräften stand, denen es während der gesamten Lebensdauer des Daches ausgesetzt ist. Jede Komponente des Systems besteht aus Aluminium und Edelstahl, um vollständige Korrosionsbeständigkeit und längere Lebensdauer zu gewährleisten.
Merkmale

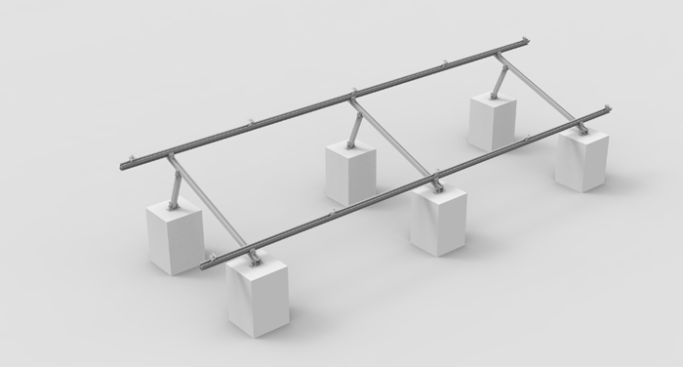

Universalität
Das dreieckige Montagesystem WOCHN APAT eignet sich für eine Vielzahl verschiedener flacher Betondächer oder kleiner PV-Installationen auf dem Boden mit Betonfundamenten. Das professionelle Design beendet zukünftige temporäre Baustellenkonstruktionen aus Aluminiumprofilen.
Neigungswinkel einstellbar
Der Abstand zwischen vorderer Basis und hinterer Basis lässt sich einfach anpassen, um eine einstellbare Neigung zu erreichen
/10-15 Grad
/15-30 Grad
/ 30-45 Grad
Individueller Neigungswinkel auf Anfrage erhältlich

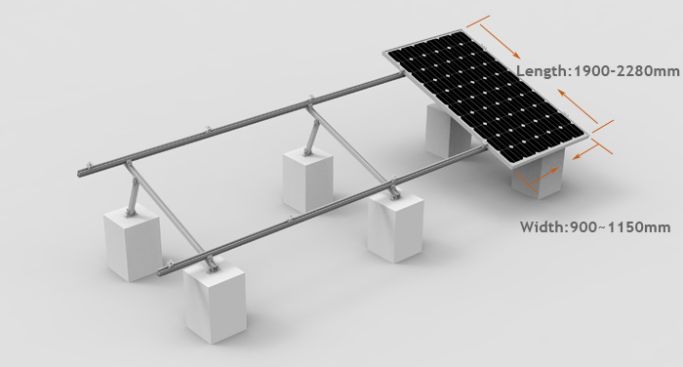

Funktioniert für die meisten Module
Berücksichtigen Sie die Solarmodulgröße für die meisten PV-Module vollständig, sie ist für die meisten Solarmodulinstallationen auf dem Markt geeignet
Stellen Sie die maximale Systemausbeute sicher. Es können beliebige Längen der Steckverbinder für unterschiedliche Layouts hergestellt werden

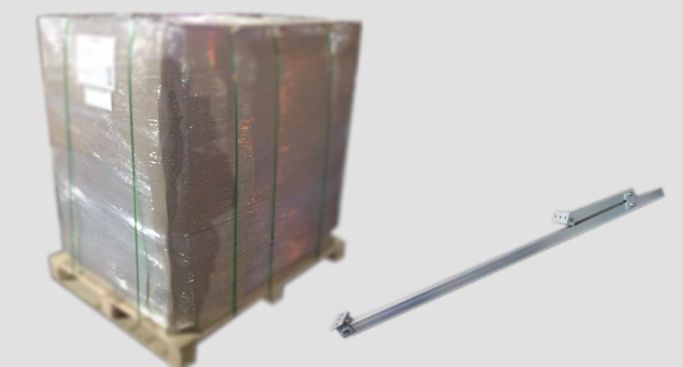

Hochgradig vormontiert
Die dreieckigen Beine sind vollständig vormontiert und auf Paletten verpackt, sodass sie leicht abgeholt werden können
Einfacher Transport und schnelle Installation vor Ort bei geringeren Arbeitskosten

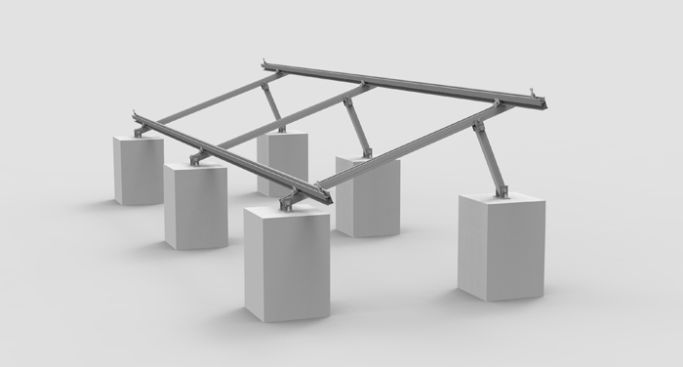

Kundenspezifische Größe praktikabel
Das dreieckige Montagesystem lässt sich flexibel an die Neigung und die Solarmodulgröße anpassen
Die maßgeschneiderte Schienenlänge je nach Array-Länge ist verfügbar
Komponenten

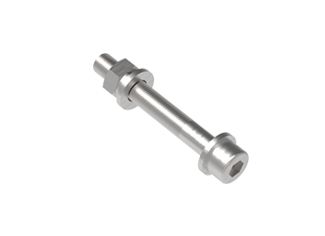

Bolzen erweitern

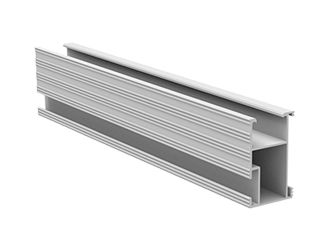

Schiene
Universell einsetzbar für Schrägdach- und Flachdach-Solaranlagen
Kundenspezifische Länge verfügbar

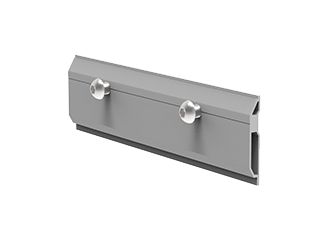

Schienenverbindung
Für Anschlussschiene, Doppelträger

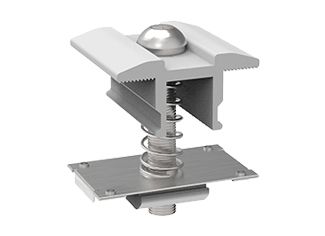

Mittelklemme
Universell für Module mit einer Dicke von 30–35 mm
Selbststehend, einfache Installation

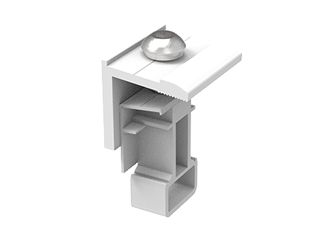

Endklemme
Universell für Module mit einer Dicke von 30–35 mm
Selbststehend, einfache Installation

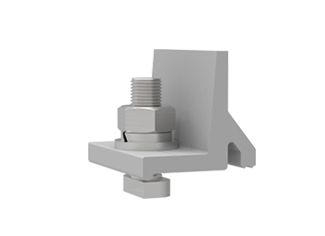

Schienenmuttern-Sets
Einfache Kompatibilität mit dem Schienensystem

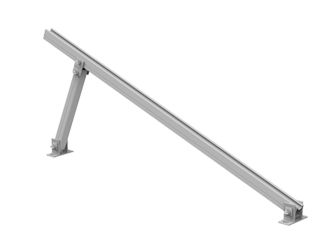

APAT-Bein
Einfache Einstellung des Neigungswinkels: 10–15, 15–30, 30–45 Grad
Hochgradig vormontiert für eine schnelle Installation vor Ort
Technical Data
Produktname | APAT Dreieckiges Solarmontagesystem |
Anwendung | Flaches Betondach und kleines Grundstück |
Neigung | Beliebige Dachneigung |
| Material | Edelstahl SUS304/430 |
Beende | Die Natur |
PV-Modul | Gerahmt oder Ungerahmt |
Modulgröße | Kleine und große Module |
Modulausrichtung | Hoch-format |
Modulrichtung | Beliebige Richtung |
Bemessungswindbelastung | Bis zu 60m/s |
Bemessungsschneelast | Bis zu 1 metre |
Dachhöhe | Bis zu 20 metre |
Designstandard | EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV |
