SP Pile Ground Solar-Montagesystem

Merkmale Technische Daten Video Referenz

Das WOCHN SP-Freiflächenmontagesystem ist eine zuverlässige Einrichtung für die Installation von PV-Montagesystemen in jedem Gebiet. Die Installation ist mit nur wenigen Strukturkomponenten einfach. Starke Pfahlunterstützung für eine einfache und schnelle maschinelle Bedienung und Installation. Wir bieten auch maßgeschneiderte Lösungen und detaillierte Angebote einschließlich aller statischen Berechnungen. Je nach Kundenwunsch und Umgebungsbedingungen verwenden wir langlebige, hochwertige verzinkte Stahl- oder Aluminiumkonstruktionen, um eine längere Lebensdauer und hohe Korrosionsbeständigkeit zu gewährleisten. Es verfügt über eine robuste Konstruktion und eignet sich besser für Projekte mit mehr als 2 MWp und geringer Windlast.

Merkmale

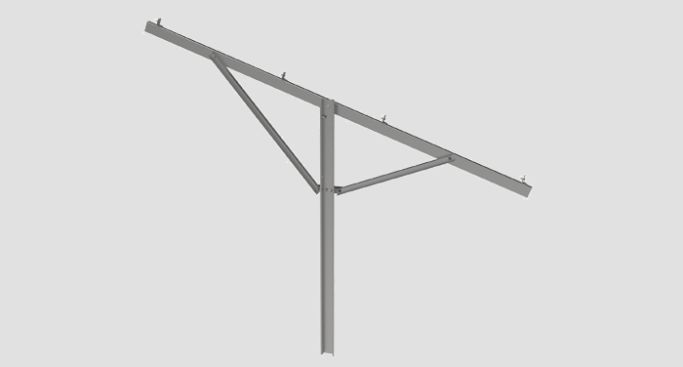

Langlebig und zuverlässig

Langlebig durch feuerverzinktes Stahlmaterial oder Zink-Aluminium-Magnesium-Material, hohe Korrosionsbeständigkeit.

Die im DP-System verwendeten C-Stahlprofile sind für die Belastung durch große Windgeschwindigkeiten und Schnee ausgelegt und zertifiziert.

Entwerfen der Lasten basiert auf EN1991 und erfüllt andere internationale Standards.

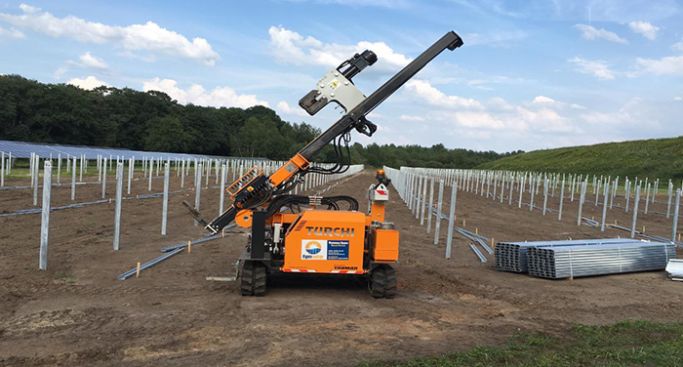

Mechanisierte Installation und Zeitersparnis

Starke Pfahlunterstützung für einfache und schnelle maschinelle Bedienung und Installation.

Vormontierte Komponenten zur Zeitersparnis bei der Installation vor Ort.

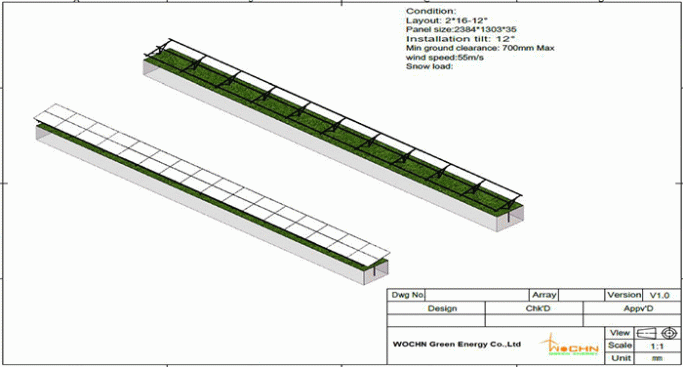

Technischer OEM-Support

WOCHN bietet kundenspezifischen Support, einschließlich: kundenspezifische technische Zeichnungen, kundenspezifische Kraftbelastungsberichte und kundenspezifische Längenproduktion. Teilen Sie uns einfach unten mit, wir erledigen den OEM-Service für Sie:

Einheitenanordnung oder Layoutzeichnung

Spezifikation von Solarmodulen

Mindesthöhe erforderlich

Neigungswinkel erforderlich

Fundamenttyp

Maximale Windgeschwindigkeit

Maximale Schneelast

Schnelle Lieferung für MW+-Projekte

Die Produktionslinie mit 6 Stahlprofilen sorgt für eine schnelle Produktion

Automatische Bohrmaschine für schnelles Schneiden und Bohren

Professionelles Montage- und Paketteam

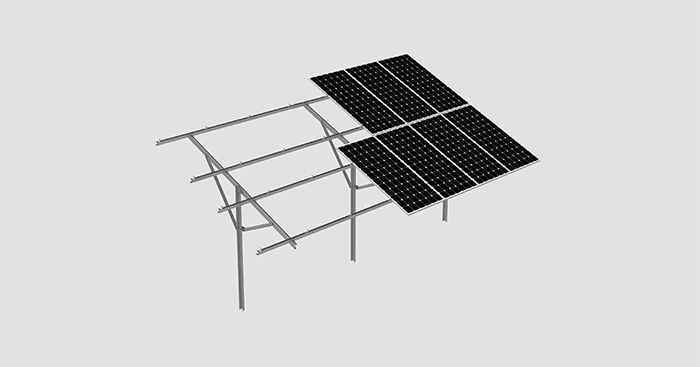

Breites Einsatzspektrum

Geeignet für die Installation aller Solarmodule.

Die Installation als Quer- oder Hochformat-Array ist praktikabel.

Mehrreihige Arrays mit 2/3 Paneelen im Hochformat und 2/3/4/5/6 Paneelen im Querformat sind alle praktikabel.

Verarbeitbar für Ebenen, Sümpfe, Sümpfe, Berge.

Die Höhe kann zwischen 0 und 2500 mm liegen.

Komponenten

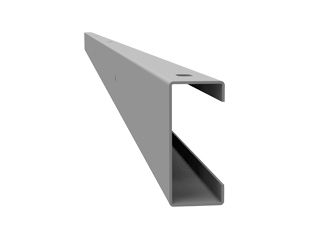

Strahl

Zur Verbindung von Pfahlschenkeln, doppelte Stütze

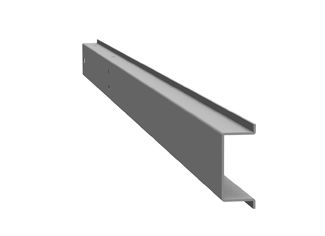

Säule

Starke Pfahlunterstützung für die Installation mit maschinellem Betrieb

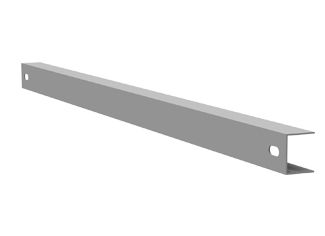

Seitliche Unterstützung

Zur Verbindung von Pfahlschenkeln, doppelte Stütze

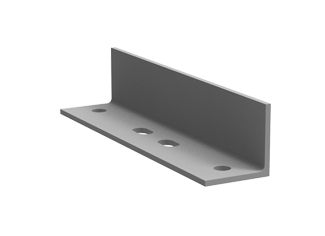

Transferset

Zum Anschluss von Seitenstützen, Doppelstützen

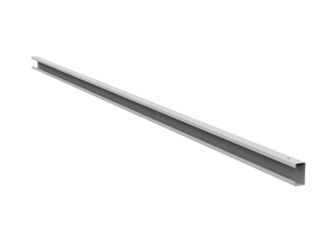

Schiene mit C-Profil

Für die Bodensolaranlage

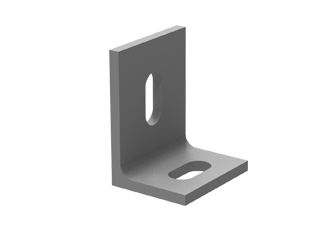

Schienenbefestigungssatz

Einfache Kompatibilität mit dem Schienensystem

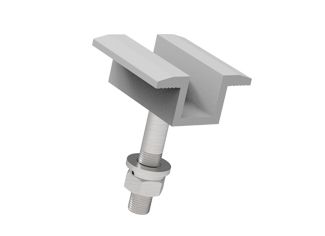

Mittelklemme

Für Module mit einer Dicke von 30/40/50 mm.

Selbststehend, einfache Installation.

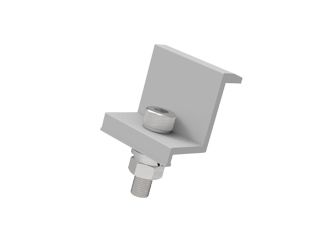

Endklemme

Für Module mit einer Dicke von 30/40/50 mm.

Selbststehend, einfache Installation.

Technische Daten

Produktname	SP Pile Ground Solar-Montagesystem
Anwendung	Boden
Neigung	Maßgeschneidert
Material	Feuerverzinktes Stahlmaterial oder Zink-Aluminium-Magnesium
Beende	Feuerverzinkt, durchschnittlich 75 µm
PV-Modul	Gerahmt oder Ungerahmt
Modulgröße	Kleine und große Module
Modulausrichtung	Hoch-format
Modulrichtung	Beliebige Richtung
Bemessungswindbelastung	Bis zu 60m/s
Bemessungsschneelast	Bis zu 1 metre
Dachhöhe	Bis zu 20 metre
Designstandard	EN1991, AS1170,UL1703,JIS C 8955:2011,CE,TÜV
