Stehfalzklemme 05# Solarmontage

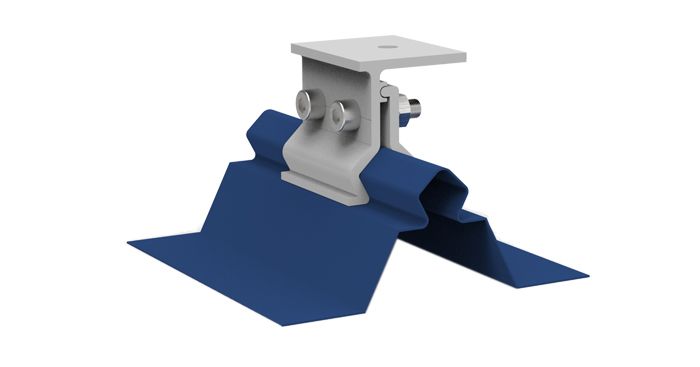

Die WOCHN-Stehfalzklemme AC-05 ist eine schienenbasierte Klemme für die Solarinstallation auf Stehfalz-Metalldächern. Sie wurde speziell für V-650-Metallfalzdächer oder ähnliche Abmessungen hergestellt. Diese Klemme behält die Eleganz Ihres Stehfalzdachs bei, ohne in das Dachmaterial einzudringen. Keine Durchdringung bedeutet, dass das Dach wasserdicht ist, um eine längere Lebensdauer des Daches zu gewährleisten. Außerdem muss sichergestellt werden, dass es dauerhaft und langlebig auf dem Dach montiert werden muss. Zwei vormontierte Seitenschrauben zur schnellen Montage. Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Rundschrauben mit der angegebenen Spannung, um die maximale Haltekraft zu erreichen. Strenge Belastungstests sorgen für eine längere Lebensdauer und Zuverlässigkeit.
Merkmale

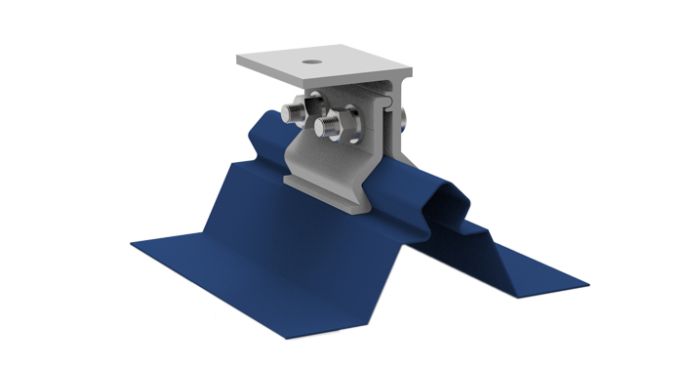

Nicht durchdringend und sicher
Die Installation ist so einfach wie das Anbringen der Klemme an der Naht und das Anziehen der Stellschraube auf die angegebene Spannung, um die maximale Haltekraft zu erreichen
Es ist wetterfest, da es keine eindringenden Stoffe enthält, was eine längere Lebensdauer des Daches gewährleistet
OEM Design

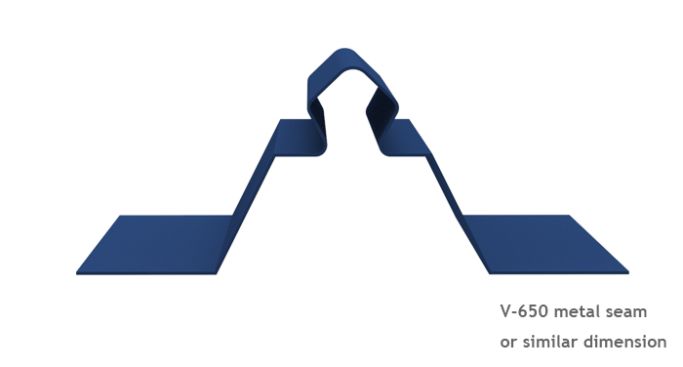

Die Klemme 05# ist für V-650-Metallfalzdächer (Speed Deck Ultra) und Stehfalzdächer aus Metall mit ähnlichen Abmessungen geeignet
Das Design von OEM-Stehfalzklemmen ist möglich. Bitte teilen Sie uns die Details Ihres Stehfalzblechs mit, wenn Sie ein OEM-Design benötigen

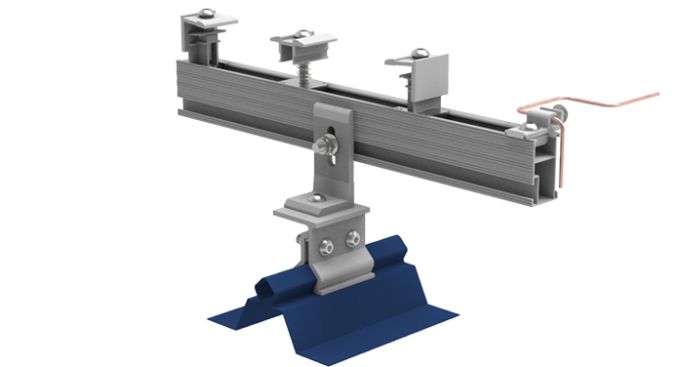

Flexibilität
Einfache Kompatibilität mit dem WOCHN L-Fuß-Montagesystem, sodass sowohl eine Hoch- als auch Querformatinstallation möglich ist
Einfache Höhenverstellung des Solarschienensystems im Bereich von 0 bis 50 mm, Flexibilität für kleine Anpassungen der Neigungswinkel

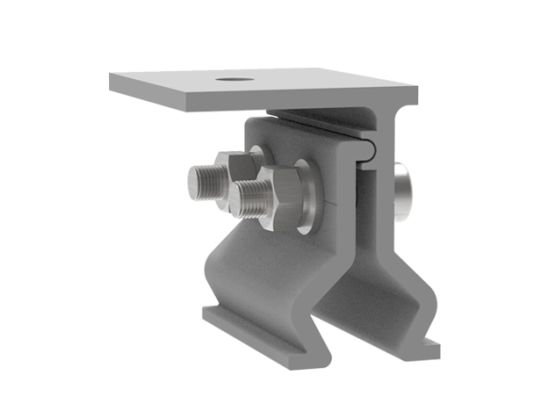

Komponenten
Teilename | Menge | Spezifikatio | Material |
Klemme | 1 | 55*45mm | Eloxiertes Aluminium 6005-T5 |
Obere Schraube | 1 | M8*20mm | SUS 304 |
| Seitliche Schraube | 2 | M8*25mm | SUS 304 |

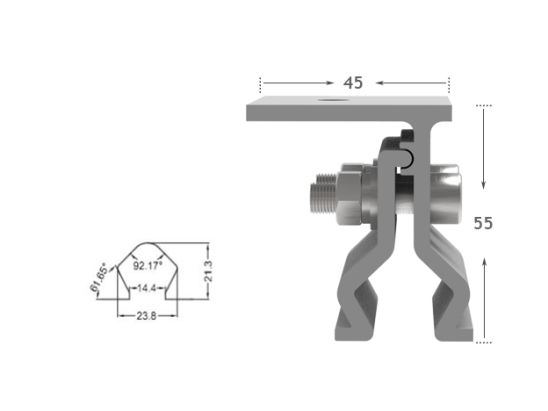

Technische Daten
Maximale Auszugslast senkrecht zum Dach: | 7.8KN |
Schraubenspannung: | Bis zu 4NM |
Höchste Zugfestigkeit: | 62 |
Zugfestigkeit: | 42 |
Dauerfestigkeit: | 100 Mpa |
Schermodul: | 26.0 Gpa |
Härte, Knoop: | 205 Mpa |
Härte, Vickers: | 21 |
| Hardness, Vickers： | 701 |
Bruchdehnung: | 0.008 |
Elastizitätsmodul: | 69.0 Ga |
